Pregunta B1 · Dibujo técnico II PAU Castilla y León Ordinaria 2025

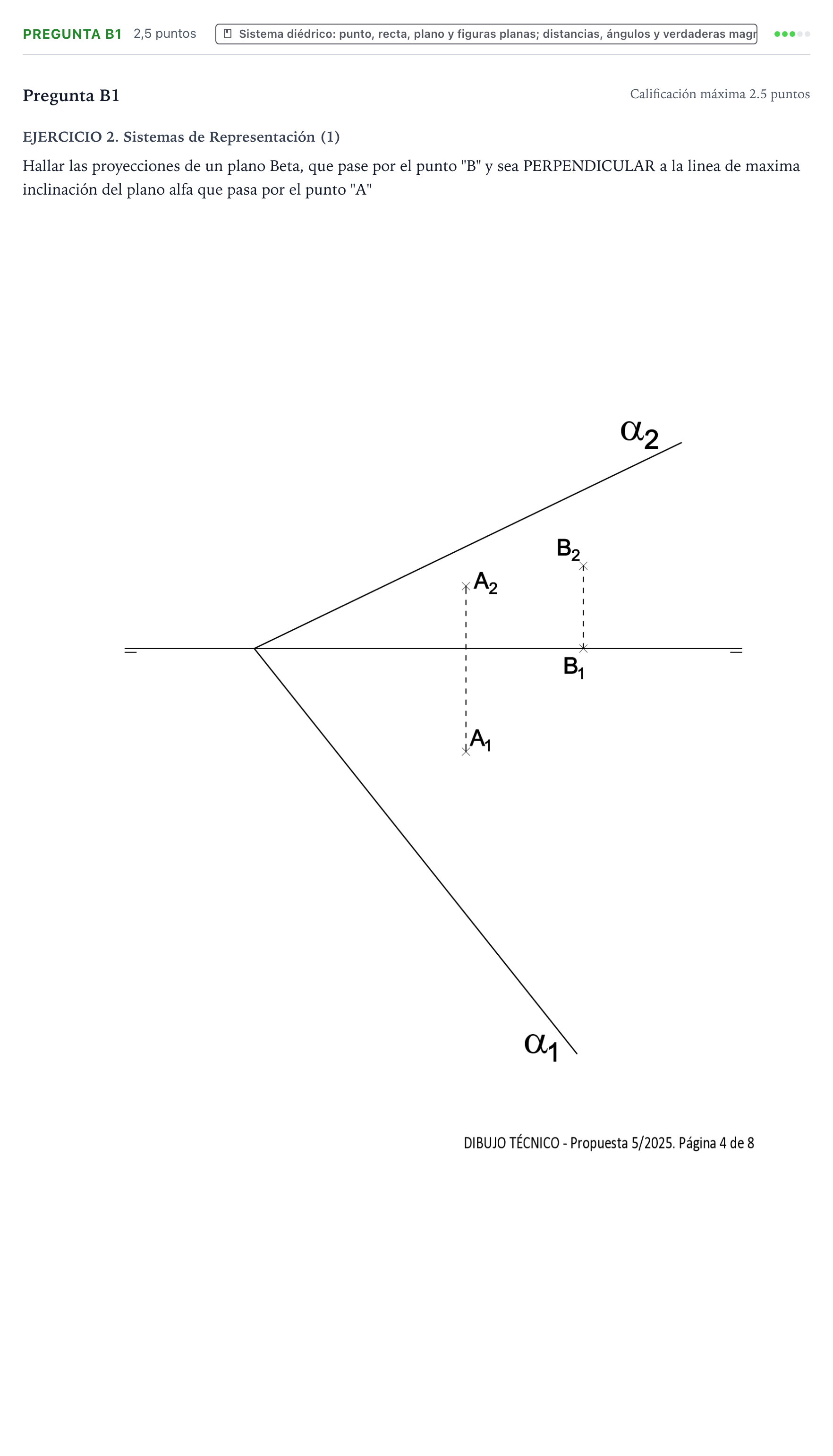

Hallar las proyecciones de un plano Beta, que pase por el punto "B" y sea PERPENDICULAR a la linea de maxima inclinación del plano alfa que pasa por el punto "A"

Solución: 1. Trazado de la línea de máxima inclinación ($i$) de $\alpha$ por el punto $A$: - Por $A_2$ se traza la proyección vertical $i_2$ perpendicular a la traza vertical $\alpha_2$. - Para determinar $i_1$, se puede utilizar una recta notable (horizontal o frontal) que pase por $A$ contenida en el plano $\alpha$, o hallar las trazas de la recta $i$ perteneciente al plano $\alpha$. 2. Trazado del plano $\beta$ perpendicular a la recta $i$ que pasa por $B$: - Las trazas de un plano perpendicular a una recta son perpendiculares a las proyecciones homónimas de la recta: $\beta_1 \perp i_1$ y $\beta_2 \perp i_2$. - Para que contenga al punto $B$, se hace pasar por $B$ una recta notable del plano $\beta$ (por ejemplo, una horizontal $h$ con $h_2$ paralela a la línea de tierra y $h_1 \perp i_1$, o una frontal $f$ con $f_1$ paralela a la línea de tierra y $f_2 \perp i_2$). - Se determinan las trazas de dicha recta y por ellas se trazan las trazas del plano $\beta$ perpendiculares a las proyecciones correspondientes de la recta $i$, cortándose ambas trazas sobre la línea de tierra.
