Pregunta B1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2024

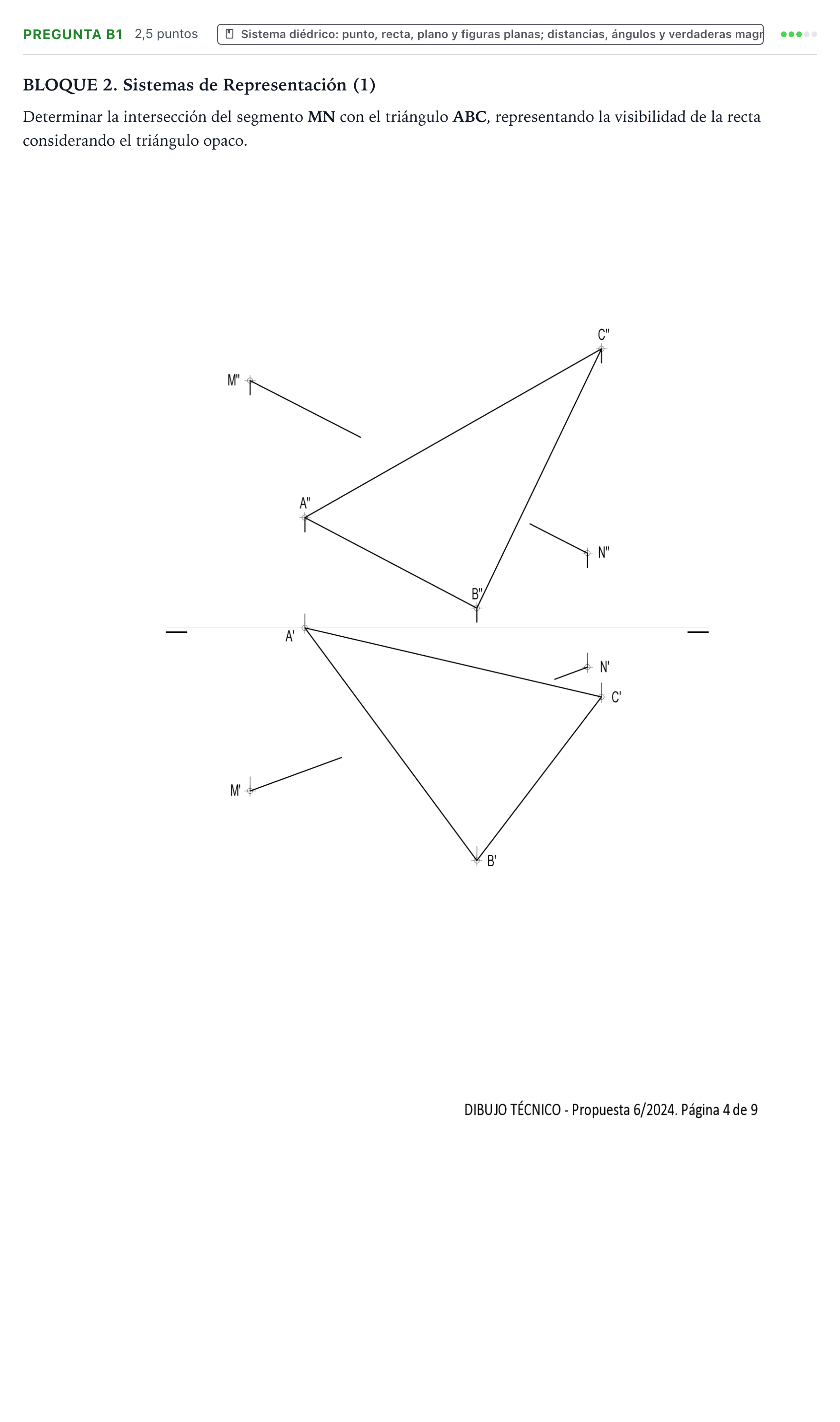

Determinar la intersección del segmento MN con el triángulo ABC, representando la visibilidad de la recta considerando el triángulo opaco.

Solución: Punto de intersección $I(I', I'')$: con un plano proyectante vertical que contiene a $MN$, su traza $M''N''$ corta a $A''C''$ en $1''$ y a $B''C''$ en $2''$. Se refieren a planta $1'$ sobre $A'C'$ y $2'$ sobre $B'C'$. La recta $1'2'$ corta a $M'N'$ en $I'$ y, subiendo la referencia, se obtiene $I''$ sobre $M''N''$. $I$ queda dentro del triángulo, aproximadamente en la parte central-inferior en planta, entre $A'B'$ y $A'C'$. Visibilidad en proyección vertical: $M''N''$ entra en el contorno por $A''C''$ y sale por $B''C''$. Es visible (continua) desde $M''$ hasta $I''$, oculta (trazos) desde $I''$ hasta su cruce con $B''C''$, y visible de nuevo desde ahí hasta $N''$. Visibilidad en proyección horizontal: $M'N'$ entra en el contorno por $A'B'$ y sale por $A'C'$. Es visible (continua) desde $M'$ hasta $I'$, oculta (trazos) desde $I'$ hasta su cruce con $A'C'$, y visible de nuevo desde ahí hasta $N'$.
