Pregunta B1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2023

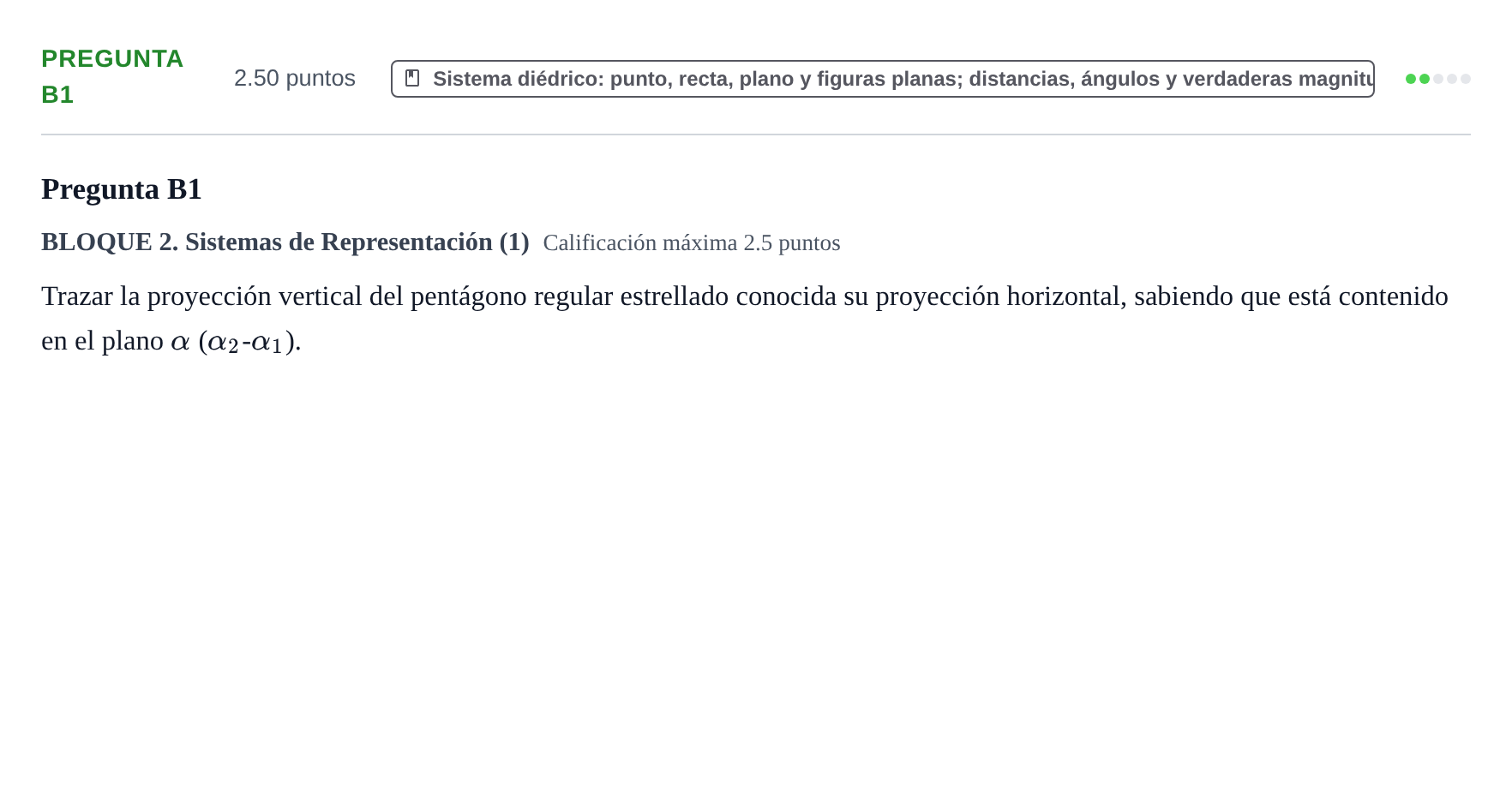

Trazar la proyección vertical del pentágono regular estrellado conocida su proyección horizontal, sabiendo que está contenido en el plano α (α2-α1).

Solución: Proyección vertical $A''B''C''D''E''$ del pentágono regular estrellado, obtenida mediante la pertenencia de cada uno de sus vértices al plano $\alpha$ a través de rectas horizontales o frontales de dicho plano, uniendo los vértices en el mismo orden que la proyección horizontal ($A''-C''-E''-B''-D''-A''$).
