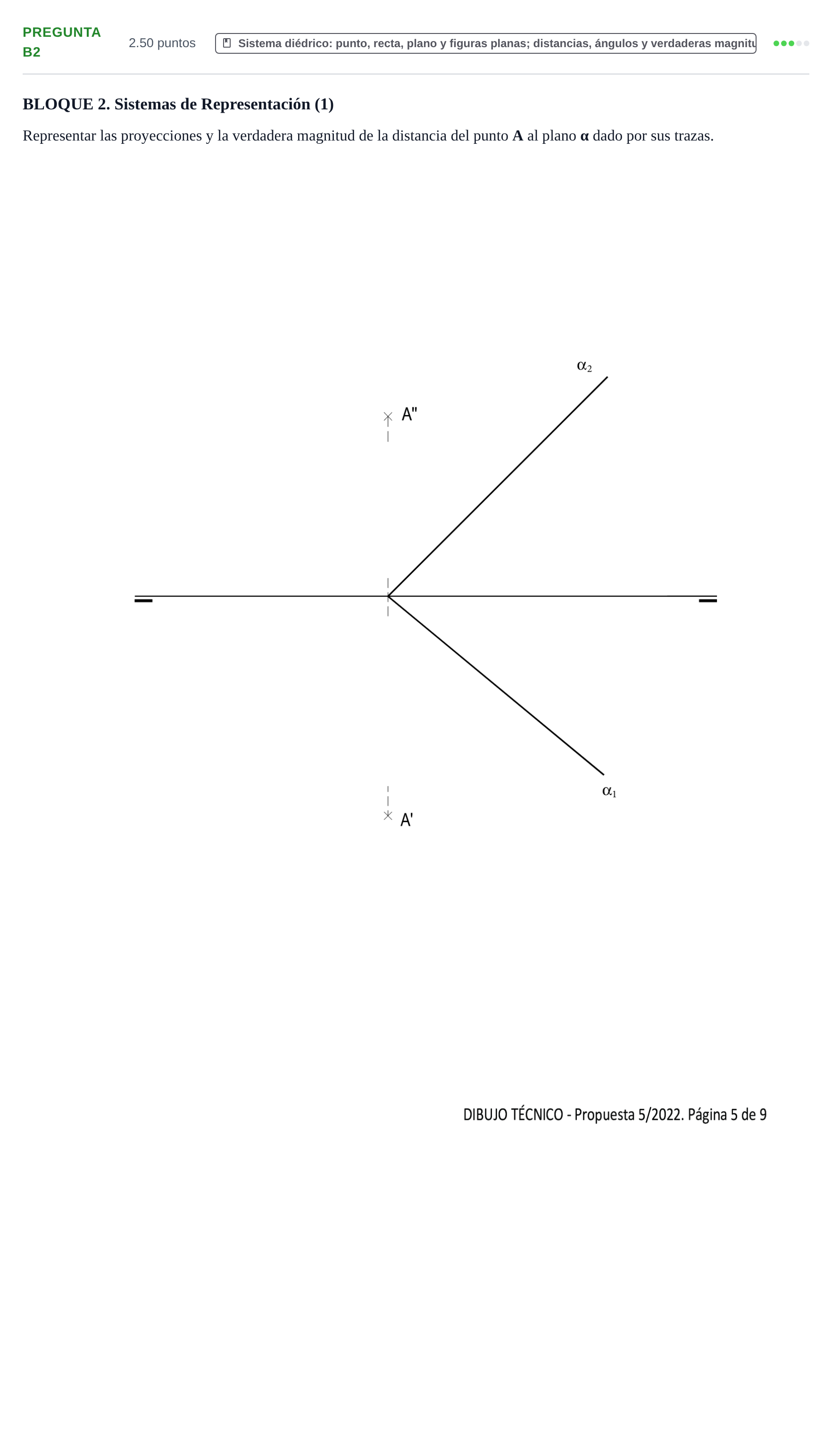

Pregunta B2 · Dibujo técnico II PAU Castilla y León Ordinaria 2022

Representar las proyecciones y la verdadera magnitud de la distancia del punto A al plano α dado por sus trazas.

Solución: Trazado diédrico completo: 1. Recta perpendicular $r$ a $\alpha$ pasando por $A$: $r_1 \perp \alpha_1$ y $r_2 \perp \alpha_2$. 2. Punto de intersección $I$ entre $r$ y $\alpha$ mediante plano proyectante auxiliar $\beta$. 3. Proyecciones diédricas del segmento distancia $A'I'$ y $A''I''$. 4. Verdadera magnitud del segmento $AI$ obtenida mediante la construcción del triángulo rectángulo de diferencia de cotas (o de alejamientos).
