EJERCICIO 3, pregunta C2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2026

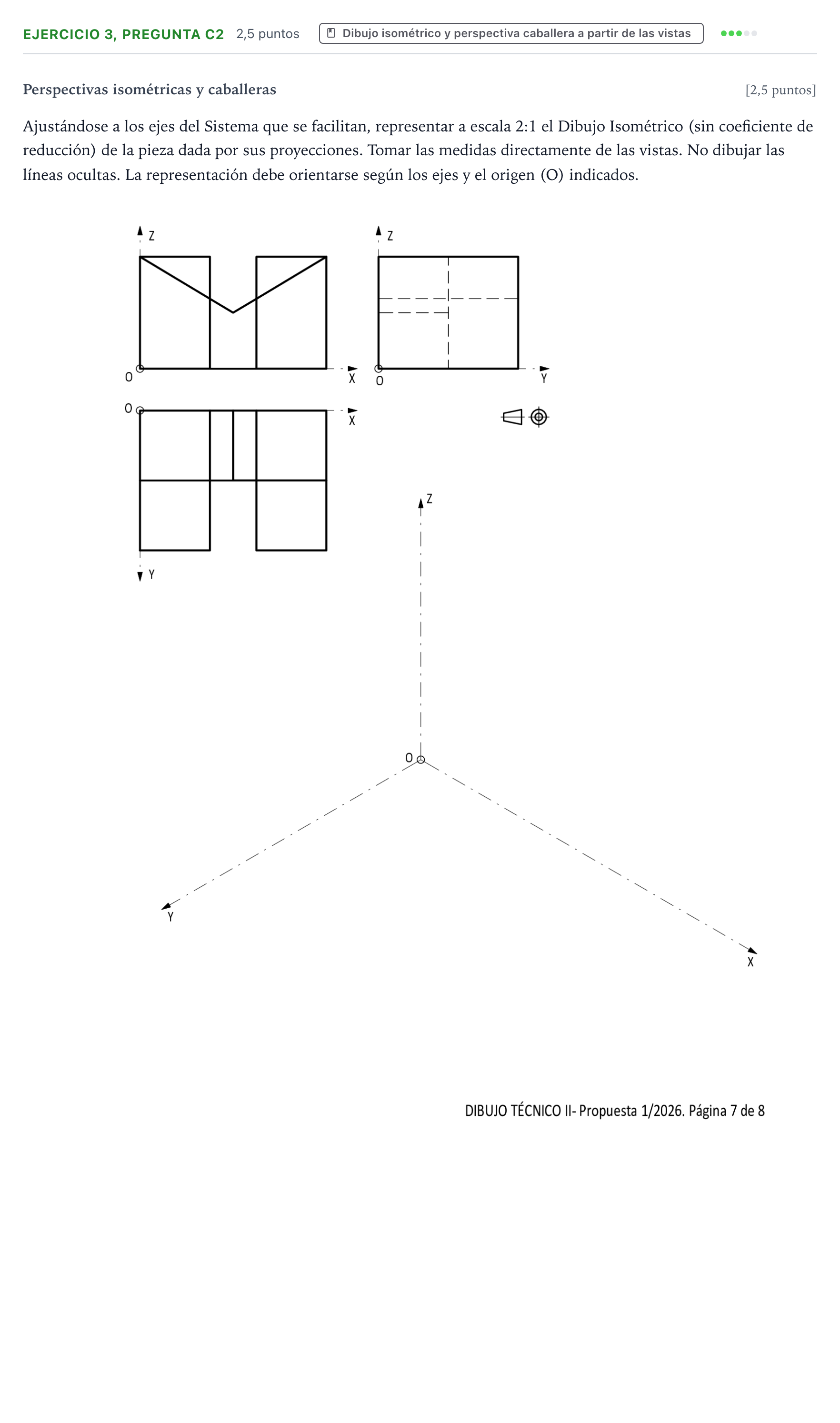

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas. No dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: Perspectiva isométrica sin coeficiente de reducción, con todas las medidas de las vistas multiplicadas por 2. Las proporciones, tomadas de las vistas, son aproximadamente X = 40, Y = 30, Z = 24 (unidades relativas de las vistas). - Origen y ejes: O es el vértice trasero-izquierdo-inferior. X avanza hacia la derecha-delante e Y hacia la izquierda-delante, como indican los ejes dados; Z es vertical. - Bloques laterales: dos prismas de anchura ≈ 15, situados en X = 0–15 y X = 25–40. Ocupan toda la profundidad (Y = 0–30). - Puente central: prisma en X = 15–25 que solo ocupa la mitad trasera (Y = 0–15). Hacia delante (Y = 15–30) queda un hueco pasante en Z entre los dos bloques; el puente muestra su cara frontal vertical en Y = 15. - Cubierta en V: dos planos inclinados simétricos. Bajan desde las aristas superiores exteriores (Z = 24 en X = 0 y X = 40) hasta la arista de fondo X = 20, Z = 12, que solo existe sobre el puente (Y = 0–15). En las caras interiores de los bloques (X = 15 y X = 25) los planos quedan a Z ≈ 15. - Visibilidad: se repasan solo las aristas vistas y se omiten las ocultas.
