Pregunta C2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2025

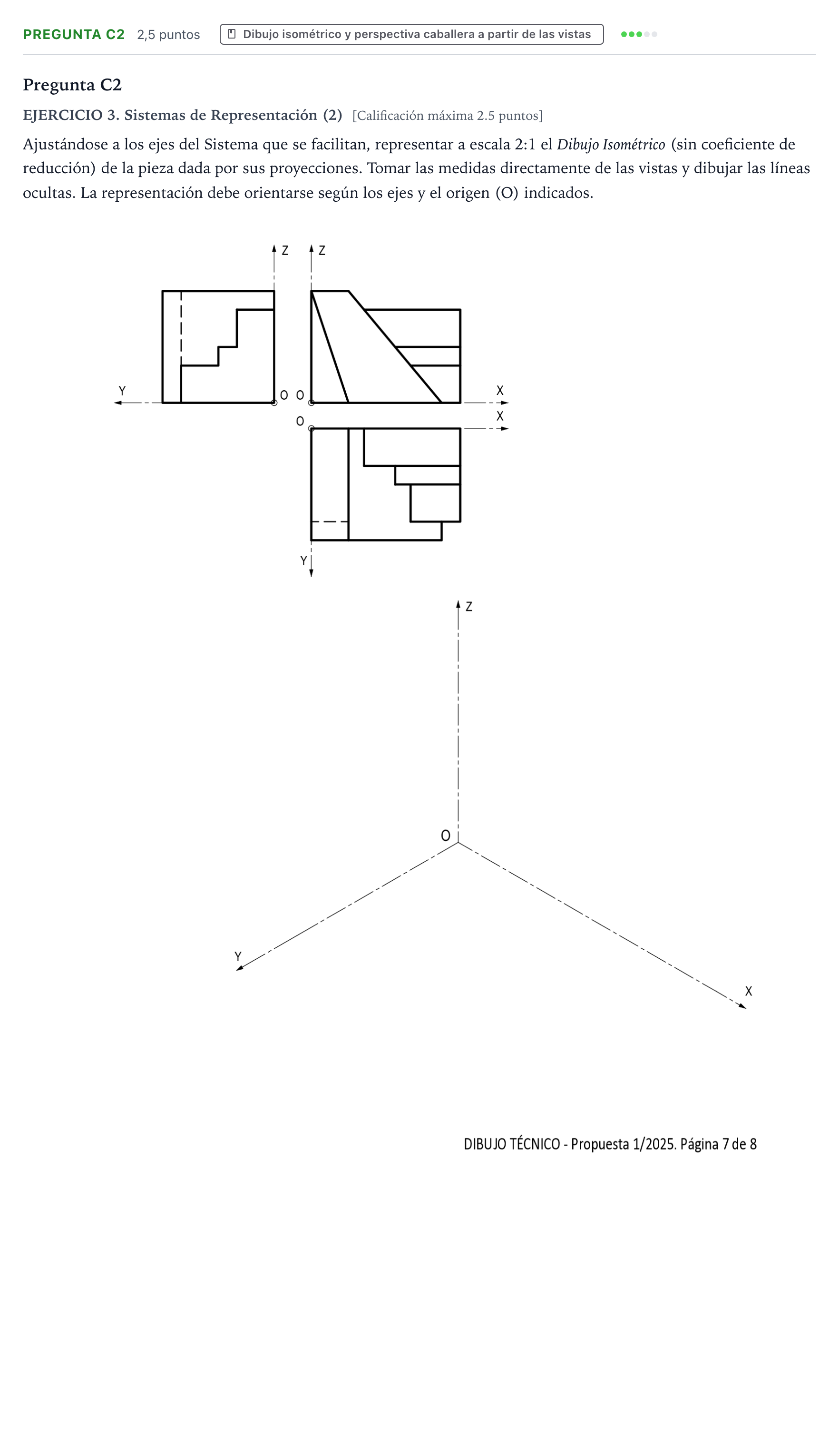

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: La perspectiva isométrica resultante consta de: - Caja envolvente a escala 2:1: Medidas generales multiplicadas por 2 a lo largo de los ejes $X$, $Y$ y $Z$. - Plano inclinado principal: Rampa que desciende hacia la derecha en la dirección del eje $X$, originada en la parte superior izquierda del alzado. - Escalonamientos y rebajes: En la parte posterior e inferior de la pieza según el eje $Y$, una serie de escalones paralelos a los ejes axonométricos, correspondientes a los quiebros visibles en el perfil y la planta. - Ranura o rebaje en la cara izquierda: Canal o hendidura longitudinal con líneas discontinuas correspondientes en las vistas. - Aristas ocultas: Representación en trazos discontinuos de todas las intersecciones interiores y aristas traseras que quedan tapadas por los volúmenes delanteros.
