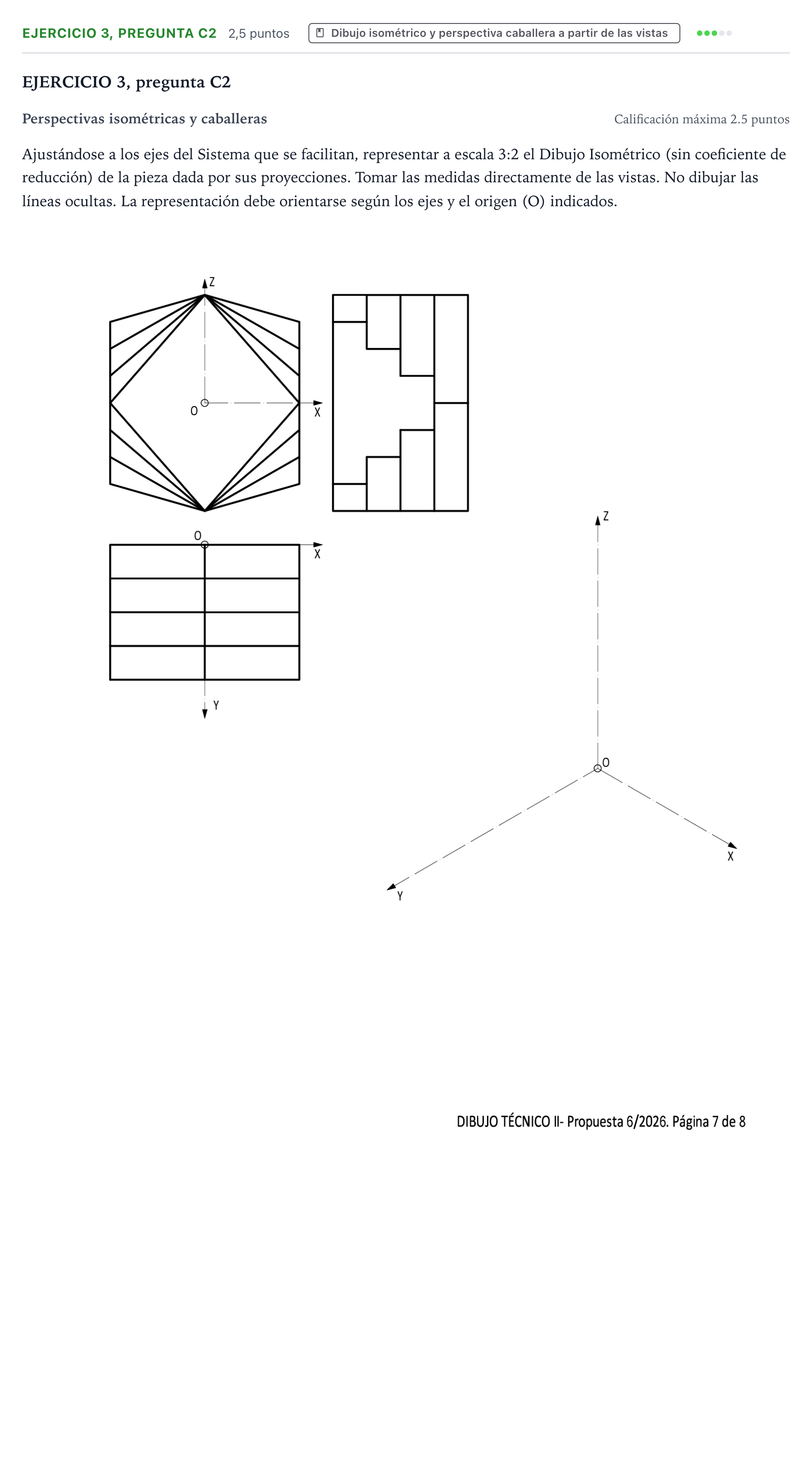

Ejercicio 3, pregunta C2 · Dibujo técnico II PAU Castilla y León Ordinaria 2026

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 3:2 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: La representación isométrica de la pieza consiste en: 1. Escala y ejes: Aplicación de la escala $3:2$ (multiplicar todas las magnitudes medidas por $1{,}5$) a lo largo de las direcciones de los ejes $X$, $Y$ y $Z$, sin reducción isométrica ($C = 1$). 2. Orientación: El origen $O$ se sitúa en la posición indicada en el sistema de ejes, correspondiendo con el centro geométrico de simetría horizontal/frontal especificado en las vistas. 3. Cuerpo principal y caras: La pieza está delimitada por un contorno prismático hexagonal en alzado con planos inclinados en cuña/escalonados simétricos hacia las cúspides superior ($+Z$) e inferior ($-Z$). A lo largo de la profundidad (eje $Y$), se representan los cuatro tramos escalonados visibles que descienden hacia el plano medio. 4. Aristas vistas: Trazado a tinta o grafito limpio de todas las aristas vistas, omitiendo por completo las líneas ocultas según se especifica en las instrucciones.
