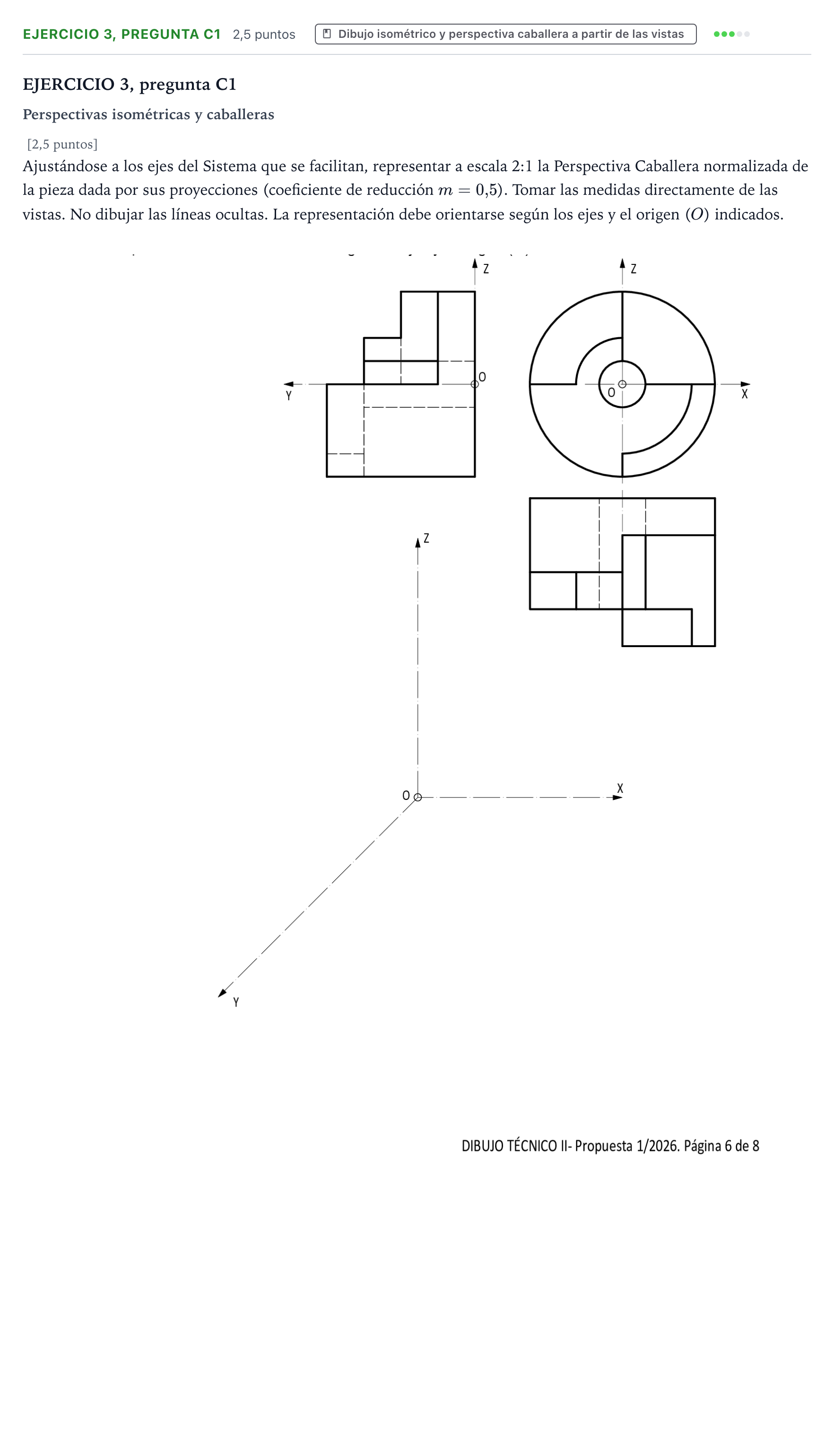

EJERCICIO 3, pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2026

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 la Perspectiva Caballera normalizada de la pieza dada por sus proyecciones (coeficiente de reducción m=0.5). Tomar las medidas directamente de las vistas. No dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: Representación en perspectiva caballera normalizada de la pieza cilíndrica escalonada y ranurada: - Plano frontal $XOZ$: Las secciones circulares y circunferencias paralelas al plano frontal mantienen su forma circular (sin deformación elíptica), trazadas con radio doble (escala 2:1). - Eje de profundidad $OY$: Las medidas en el eje $Y$ se multiplican por la escala 2:1 y por el coeficiente de reducción $m = 0{,}5$, resultando factor $1$ (medidas en el eje $Y$ iguales a las tomadas en las vistas). - Las diferentes alturas y peldaños cilíndricos y prismáticos se sitúan referenciados al origen $O$, respetando la visibilidad del sólido y omitiendo todas las aristas ocultas.
