Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2024

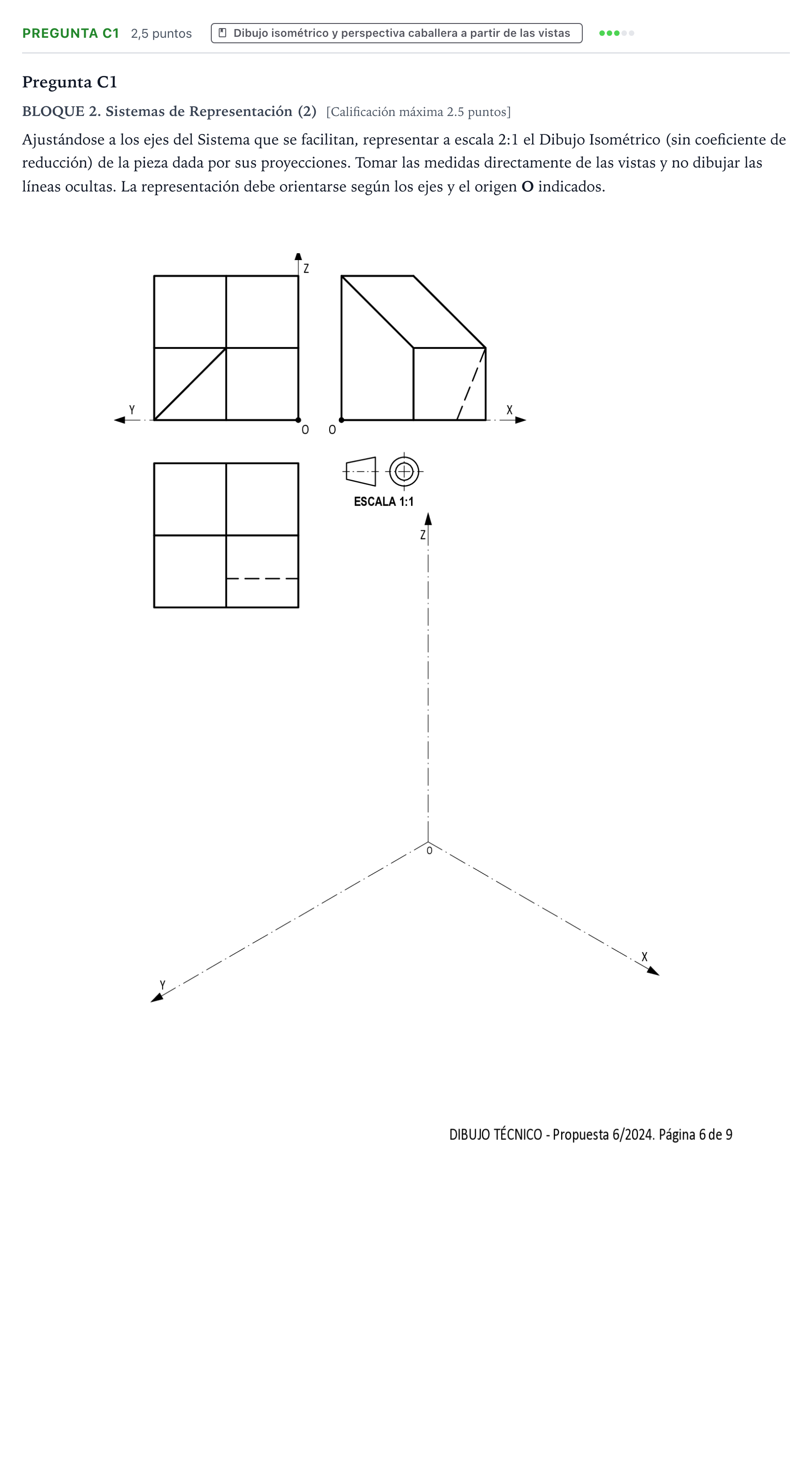

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen O indicados.

Solución: La pieza queda inscrita en un prisma envolvente con dimensiones duplicadas ($2:1$): 1. Orientación de los ejes: El eje $X$ se extiende hacia la derecha (anchura del alzado), el eje $Y$ hacia la izquierda (profundidad dada en el perfil) y el eje $Z$ vertical (alturas). 2. Plano inclinado superior: Desciende desde la parte más alta posterior izquierda hacia la derecha a lo largo del eje $X$. 3. Cajeado o chaflán lateral: En el perfil izquierdo se aprecia un chaflán oblicuo en la base que genera una superficie inclinada en la zona anterior/inferior. 4. Líneas visibles: Se trazan todas las aristas vistas a escala $2:1$. No se dibujan líneas ocultas tal como indica el enunciado.
