Pregunta C2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2024

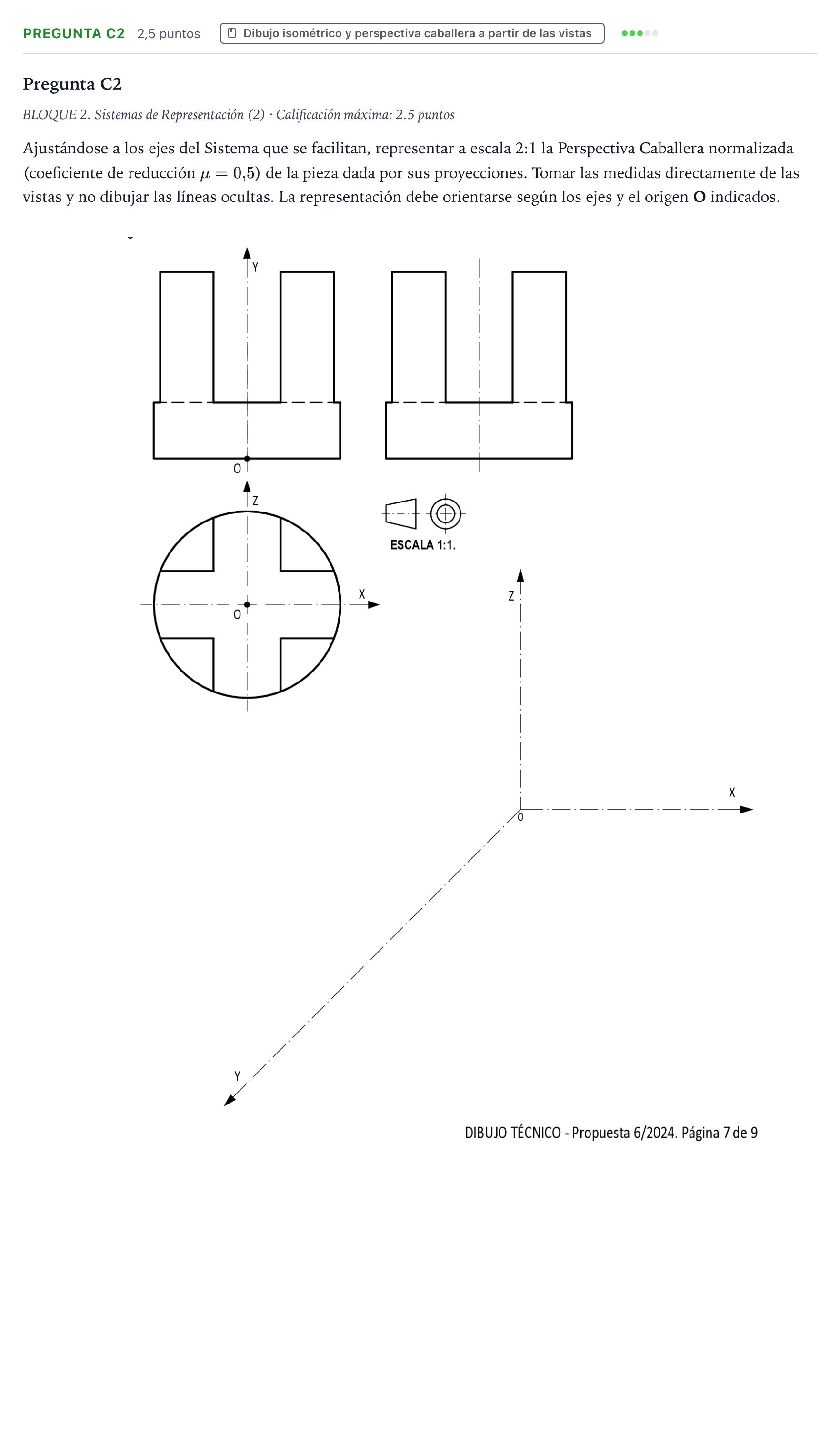

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 la Perspectiva Caballera normalizada (coeficiente de reducción $\mu=0{,}5$) de la pieza dada por sus proyecciones.

Solución: Representación en perspectiva caballera orientada según los ejes indicados: - Pieza: cilindro de eje Y y diámetro igual al de la planta. Su parte superior está vaciada por una ranura en cruz (dos ranuras rectas perpendiculares, paralelas a X y a Z), que llega hasta la cara superior de la base. Quedan cuatro salientes en forma de sector de cuarto de cilindro, con dos caras planas interiores y una superficie exterior cilíndrica. - Plano frontal ($XZ$): la circunferencia de la planta y la cruz están en planos paralelos a $XZ$. Se dibujan en verdadera forma, con circunferencias a compás y anchos de ranura multiplicados por 2 (escala 2:1). - Dirección de profundidad (eje $Y$): las alturas del alzado (altura de la base y de los salientes) se llevan paralelas al eje $Y$ con factor $2 \cdot 0{,}5 = 1$. Se transportan con la misma medida de las vistas. - Construcción: se dibuja la circunferencia de la cara en $Y=0$ y la de la cara superior de la base, desplazada por la altura de la base. Después se traza la circunferencia de las caras superiores de los salientes, desplazada por la altura total. Sobre ella se marcan los cuatro sectores y se trasladan sus aristas rectas paralelas a $Y$ hasta el fondo de la cruz. - Contorno: se unen las circunferencias con las dos generatrices tangentes, a 45°, paralelas a $Y$. Se repasan solo las aristas vistas y se omiten las ocultas.
