Enunciado

EJERCICIO 3. Sistemas de Representación (2)

[Calificación máxima 2.5 puntos]

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

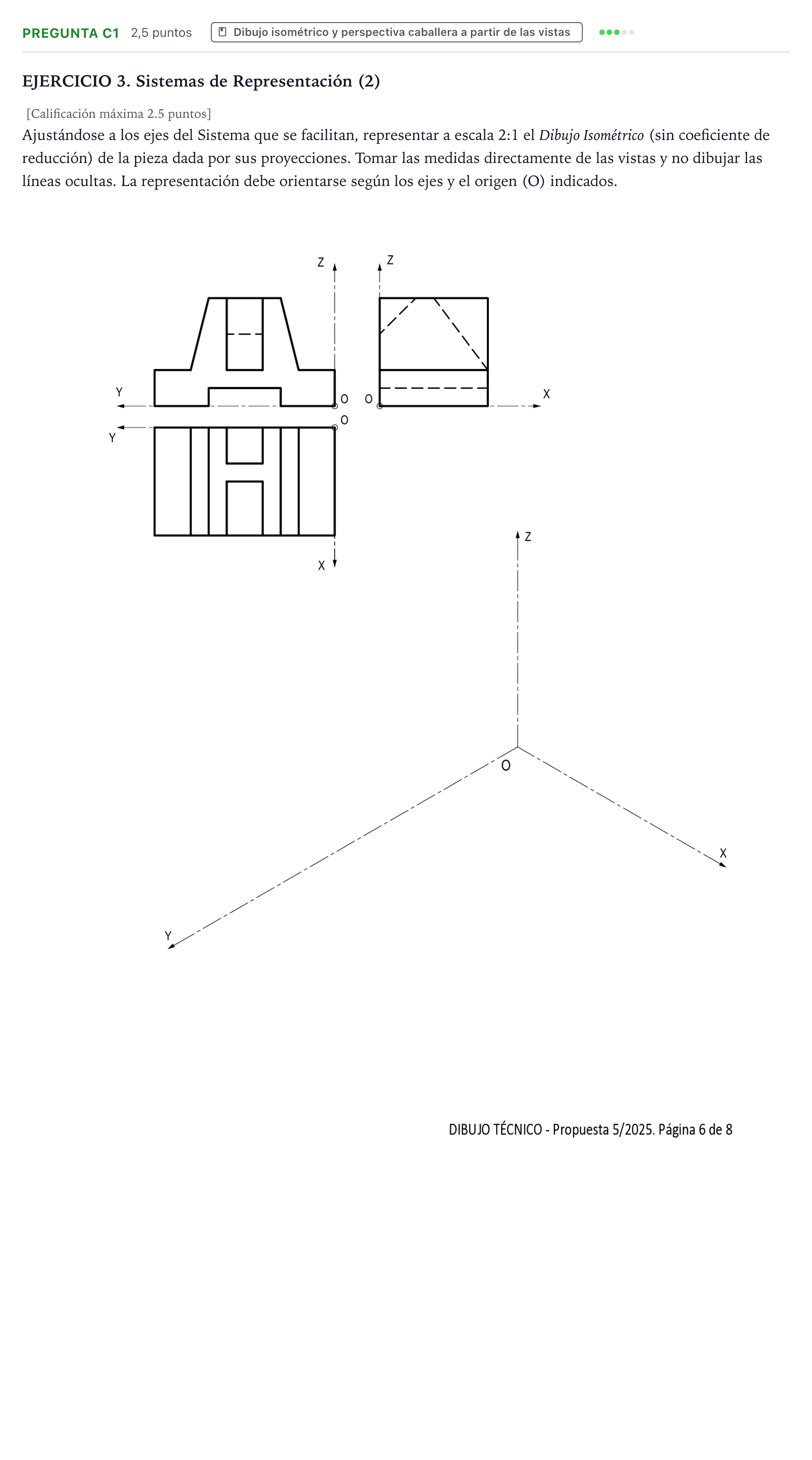

Enunciado: Pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Representación en dibujo isométrico a escala 2:1 de la pieza a partir de sus vistas diédricas normalizadas, respetando la orientación de los ejes X, Y, Z y el origen O: - Multiplicar todas las dimensiones tomadas de las proyecciones por 2. - Trazar los elementos principales del prisma contenedor y los vaciados/chaflanes correspondientes. - No representar las aristas ocultas, según especifica el enunciado.
