Pregunta C2 · Dibujo técnico II PAU Castilla y León Ordinaria 2025

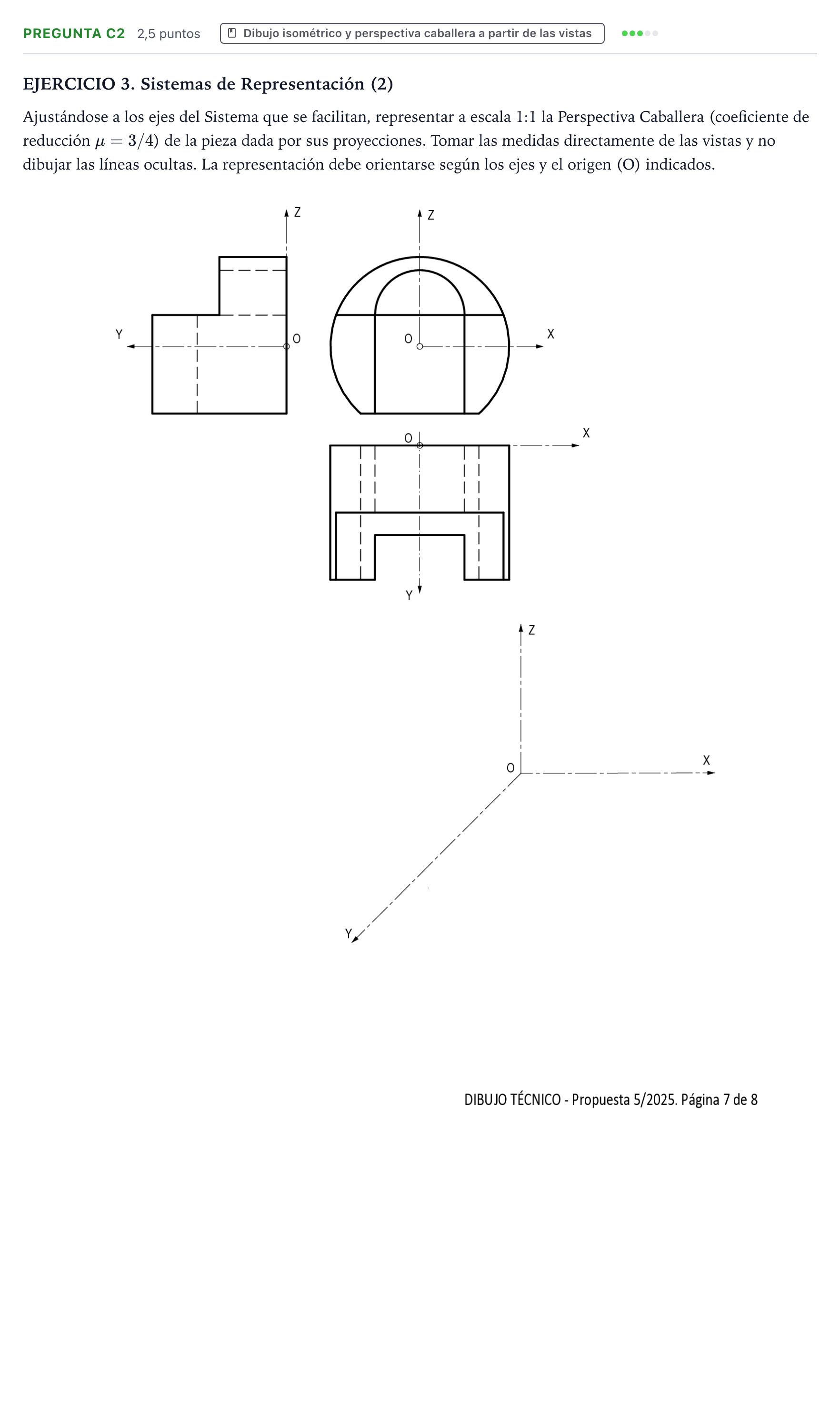

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 la Perspectiva Caballera (coeficiente de reducción $\mu = 3/4$) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: Representación en perspectiva caballera de la pieza respetando la orientación de los ejes y el origen $O$: - En el plano frontal $XZ$, las formas semicilíndricas y circulares se representan en verdadera magnitud (sin deformación angular ni reducción de escala). - En la dirección del eje $Y$, todas las profundidades se reducen multiplicando su magnitud real por el coeficiente $\mu = 3/4$. - Se representan los distintos planos escalonados, la base ranurada y el túnel/semicilindro superior según las vistas dadas. - No deben representarse las líneas ocultas.
