Pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2024

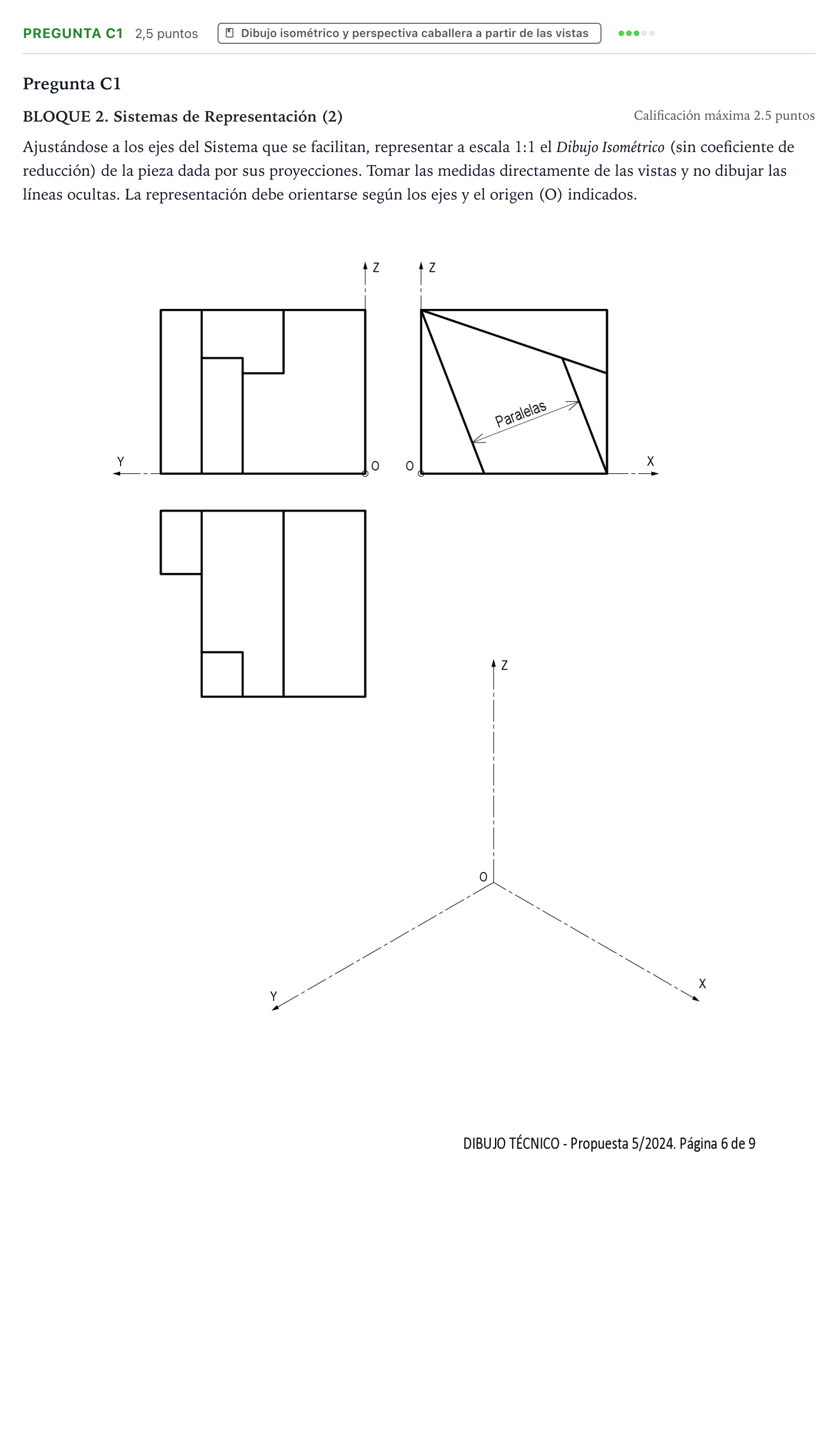

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: La perspectiva isométrica (dibujo isométrico a escala 1:1, sin reducción) consta de: 1. Caja envolvente: Prisma recto de dimensiones máximas tomadas directamente de las vistas ($X_{\max}$, $Y_{\max}$, $Z_{\max}$). 2. Rampa/canal oblicuo: Un plano inclinado descendente desde la esquina superior izquierda del alzado ($Z_{\max}$) hacia el plano de la base, delimitado por dos líneas paralelas oblicuas visibles en el alzado que conectan con las divisiones correspondientes de la planta. 3. Volumen posterior y saliente: En la parte izquierda/posterior (según el eje $Y$), se observa un escalonamiento y un saliente prismático en planta que sobresale hacia el fondo/lateral. 4. Plano inclinado superior: Superficie inclinada superior que parte de la arista máxima izquierda y baja hacia el lateral derecho. 5. Aristas visibles: Únicamente se representan con línea continua gruesa todas las aristas vistas del cuerpo; las aristas ocultas se omiten según indica el enunciado.
