Ejercicio 3, pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2026

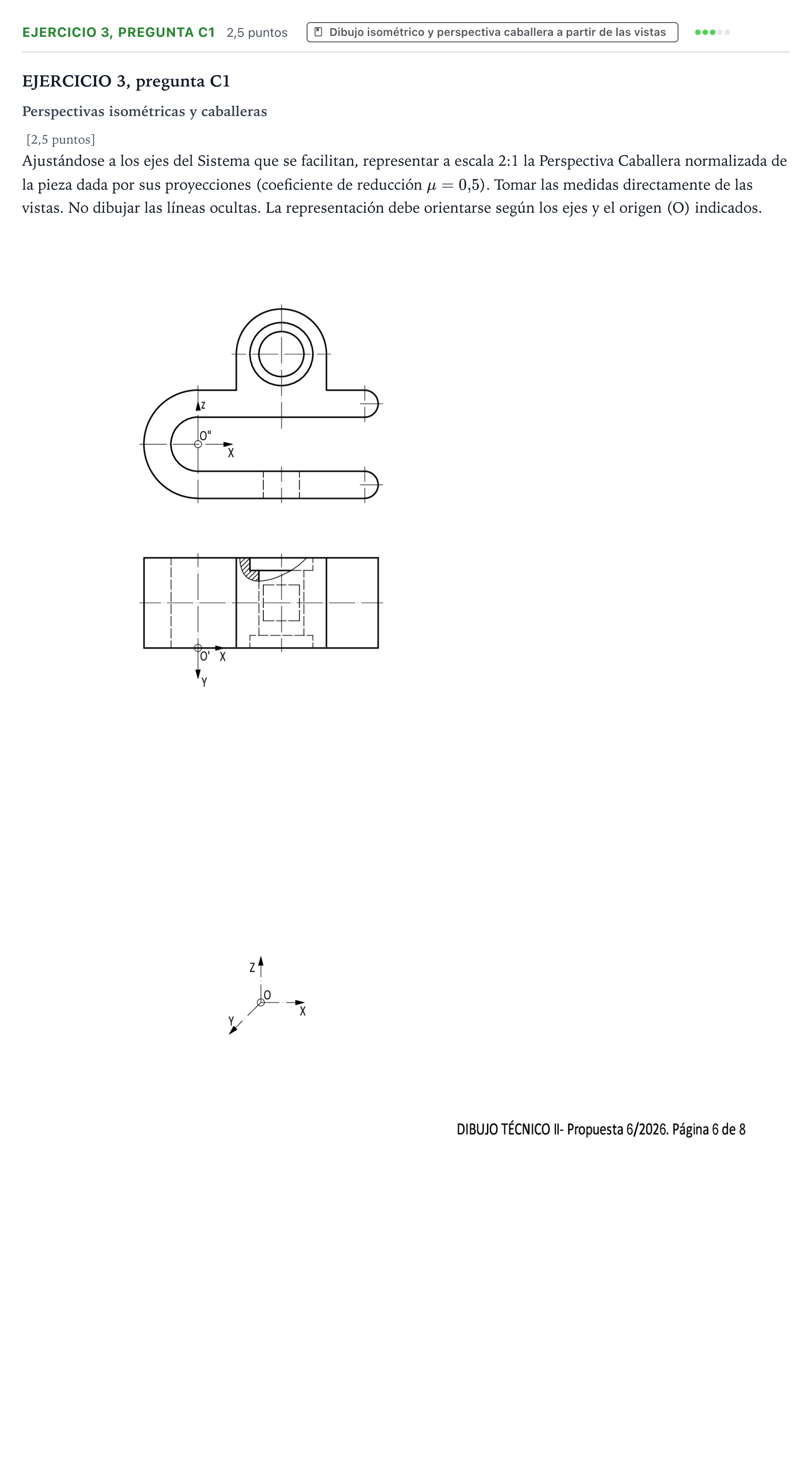

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 la Perspectiva Caballera normalizada de la pieza dada por sus proyecciones (coeficiente de reducción μ=0.5).

Solución: Perspectiva caballera a escala 2:1 orientada según los ejes dados: - Plano frontal XZ: Reproducción de la silueta del alzado ampliada al doble ($E=2:1$). Los arcos superior e izquierdo conservan su forma circular (no se deforman en el plano XZ) y se trazan con compás con el doble de radio respecto de las vistas. - Eje Y (profundidad): Las cotas de profundidad se trasladan en la dirección a $135^\circ$ del eje Y. Como la escala es 2:1 y el coeficiente de reducción es $\mu = 0{,}5$, la medida real en el dibujo es $M_Y = M_{\text{vista}} \cdot 2 \cdot 0{,}5 = M_{\text{vista}}$ (escala aparente 1:1 sobre el eje Y). - Generatrices y aristas: Se trazan las rectas tangentes paralelas al eje Y que unen los contornos frontales y posteriores de los cilindros y brazos curvos. - Líneas vistas: Trazado a tinta o lápiz continuo grueso de las aristas visibles, omitiendo completamente las líneas ocultas según indica el enunciado.
