Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2025

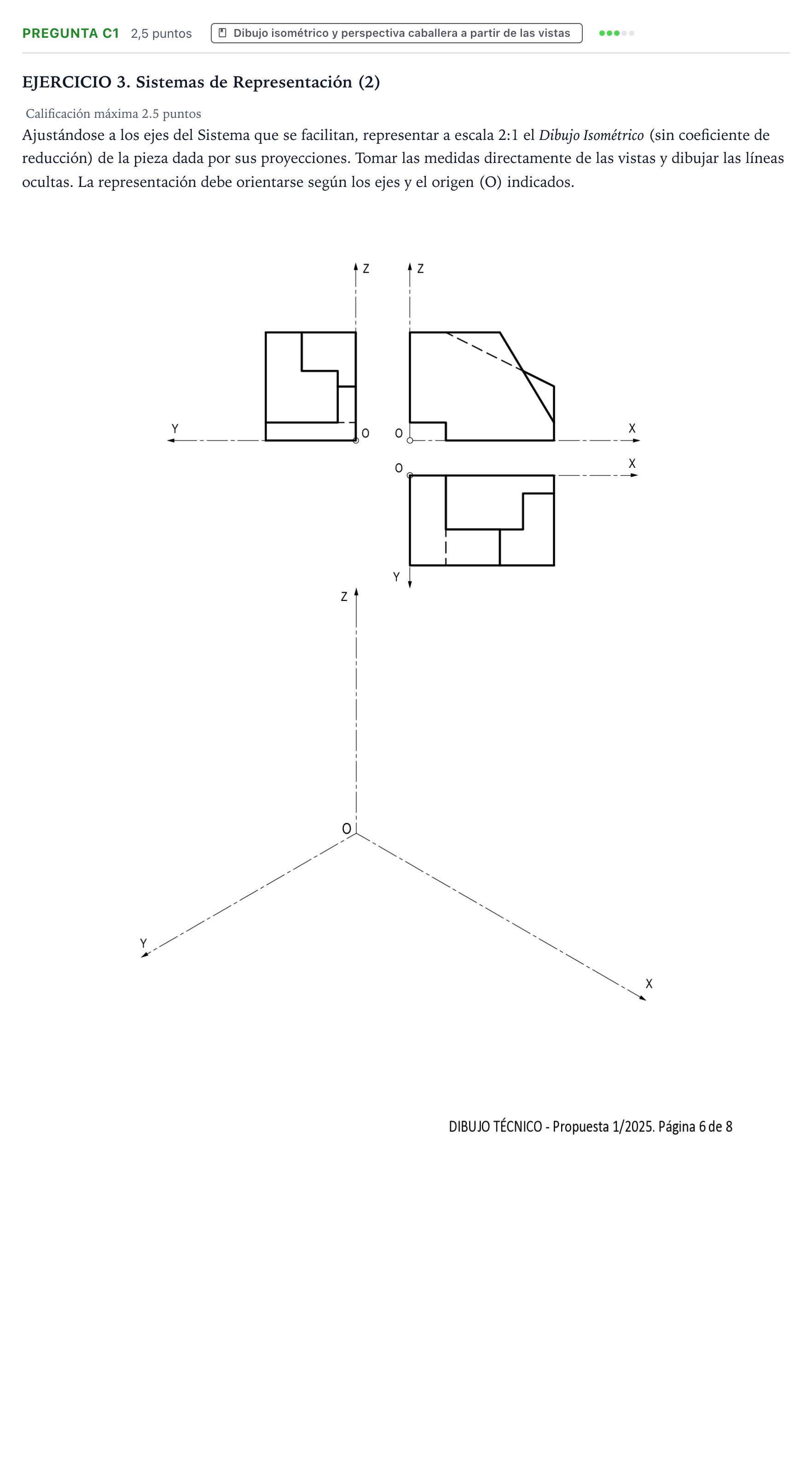

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Representación en perspectiva isométrica a escala 2:1 de la pieza con todas sus aristas vistas y ocultas: 1. Orientación y medidas (Escala 2:1): - Eje X: Anchura total duplicada. - Eje Y: Profundidad total duplicada hacia la izquierda-abajo. - Eje Z: Altura total duplicada verticalmente. 2. Morfología del cuerpo: - Cuerpo base: Prisma delimitado por los valores máximos multiplicados por 2. - Parte inferior: Rebaje o ranura rectangular en la base junto al origen. - Cara inclinada (rampa/chaflán): Plano oblicuo que desciende hacia la derecha en la dirección de X, cortando la esquina superior derecha del alzado. - Escalón y entrantes: Entrante vertical en forma de L visible en el perfil izquierdo y planta, generando caras planas paralelas a los planos coordenados. 3. Aristas ocultas: - Se deben trazar a trazos (línea discontinua) las aristas interiores de los rebajes posteriores e inferiores que quedan ocultas por la masa del sólido.
