Pregunta 3 - Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

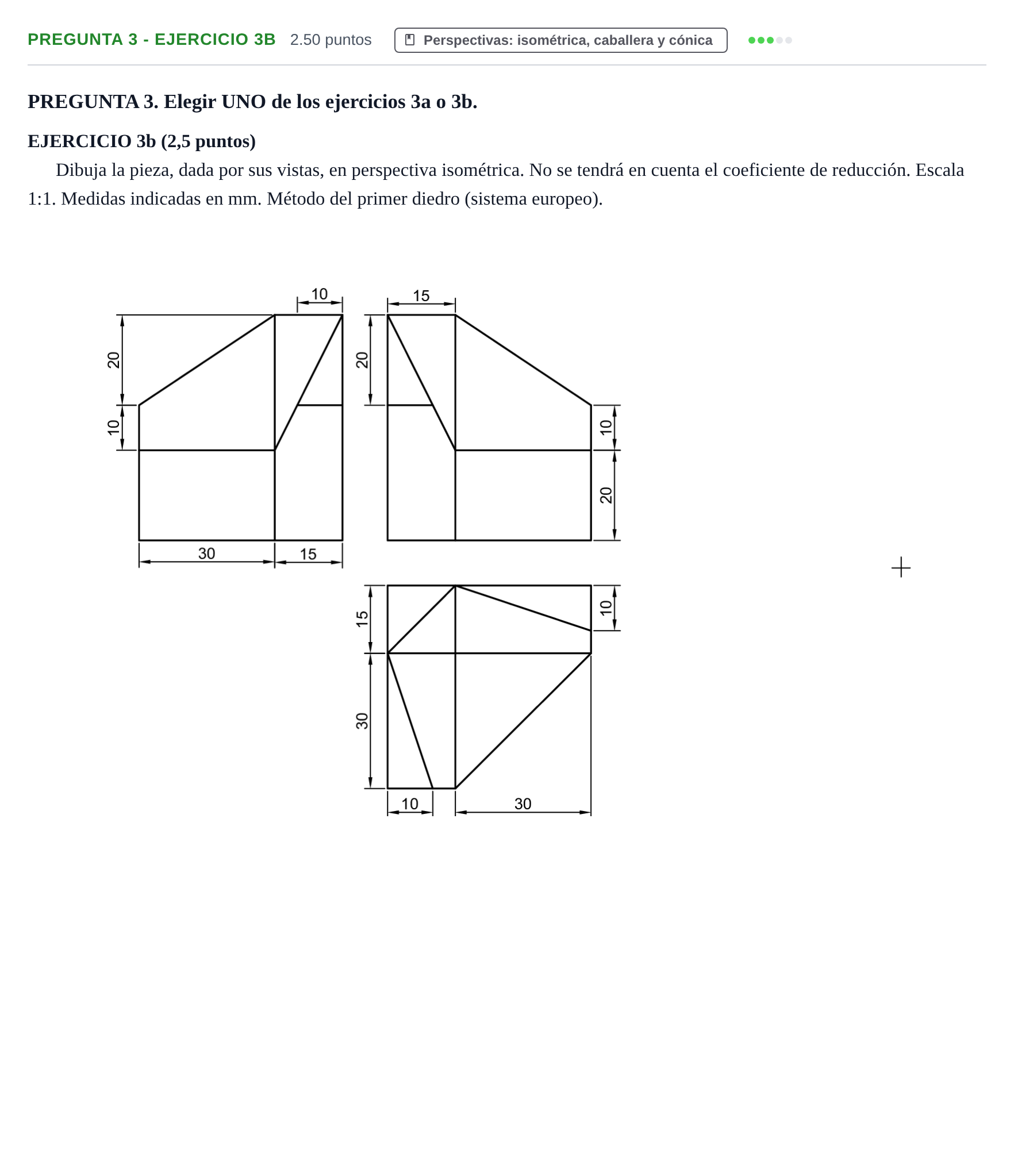

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1.

Solución: Perspectiva isométrica de la pieza: - Ejes isométricos a $120^\circ$. - Envolvente cúbica/prismática exterior proporcional a las cotas totales ($45\times 45\times 30\text{ mm}$). - Trazado de las caras planas oblicuas y aristas oblicuas que definen los chaflanes y planos inclinados de la pieza. - Trazado nítido de aristas vistas con línea continua gruesa (sin necesidad de aristas ocultas).
