Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2025

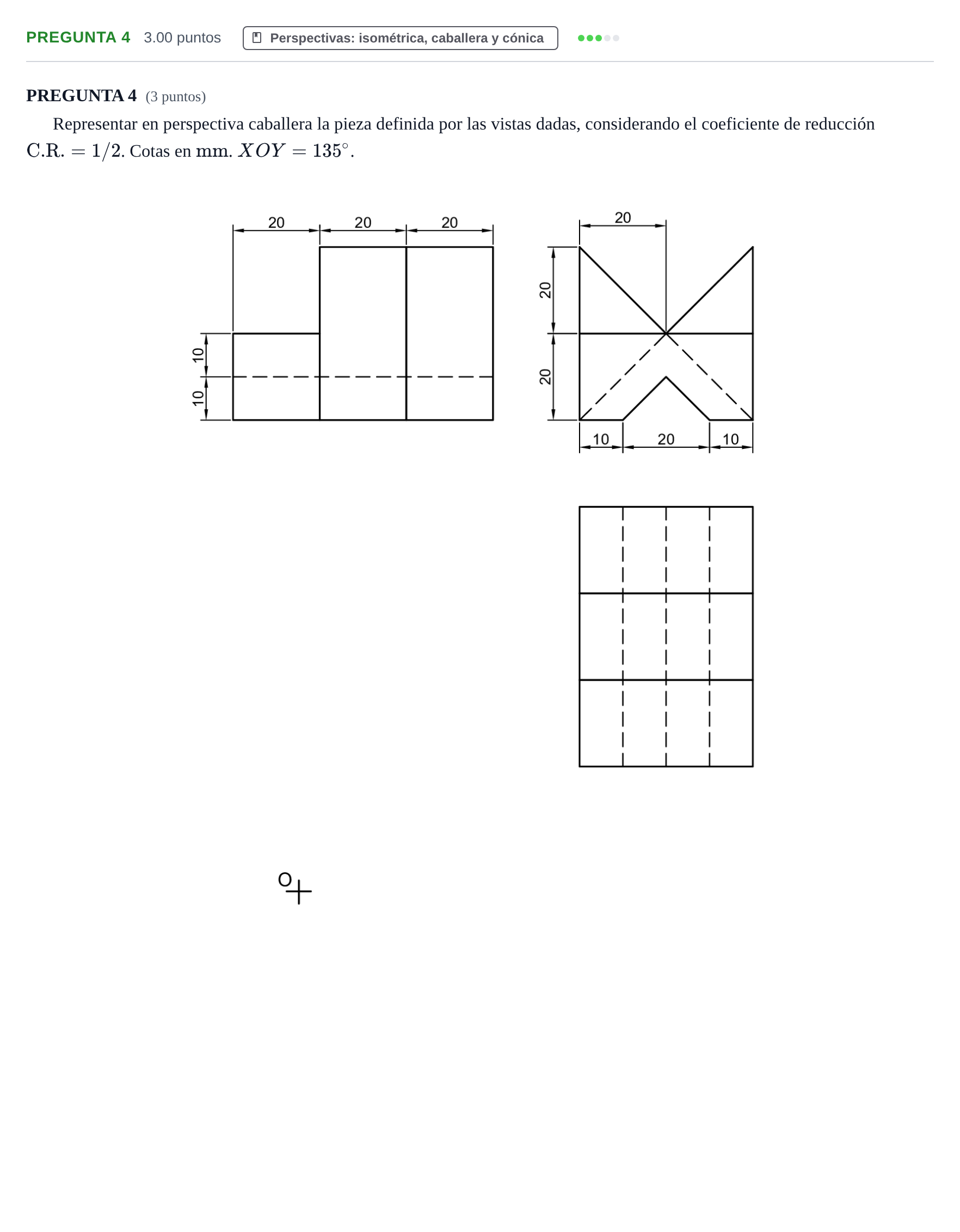

Representar en perspectiva caballera la pieza definida por las vistas dadas, considerando el coeficiente de reducción C.R. = 1/2. Cotas en mm. XOY = 135°.

Solución: Representación en perspectiva caballera de la pieza tridimensional: - Ejes normalizados con ángulo $XOY = 135^\circ$. - Aplicación rigurosa del coeficiente de reducción $1/2$ a todas las medidas a lo largo del eje $Y$. - Construcción del cuerpo prismático principal con el escalón longitudinal de cota $20\text{ mm}$. - Representación precisa de la doble rampa inclinada superior que converge en forma de 'V' y el vaciado o ranura inferior. - Delineado y remate de aristas vistas (no se valoran aristas ocultas al no solicitarse en el enunciado).
