Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

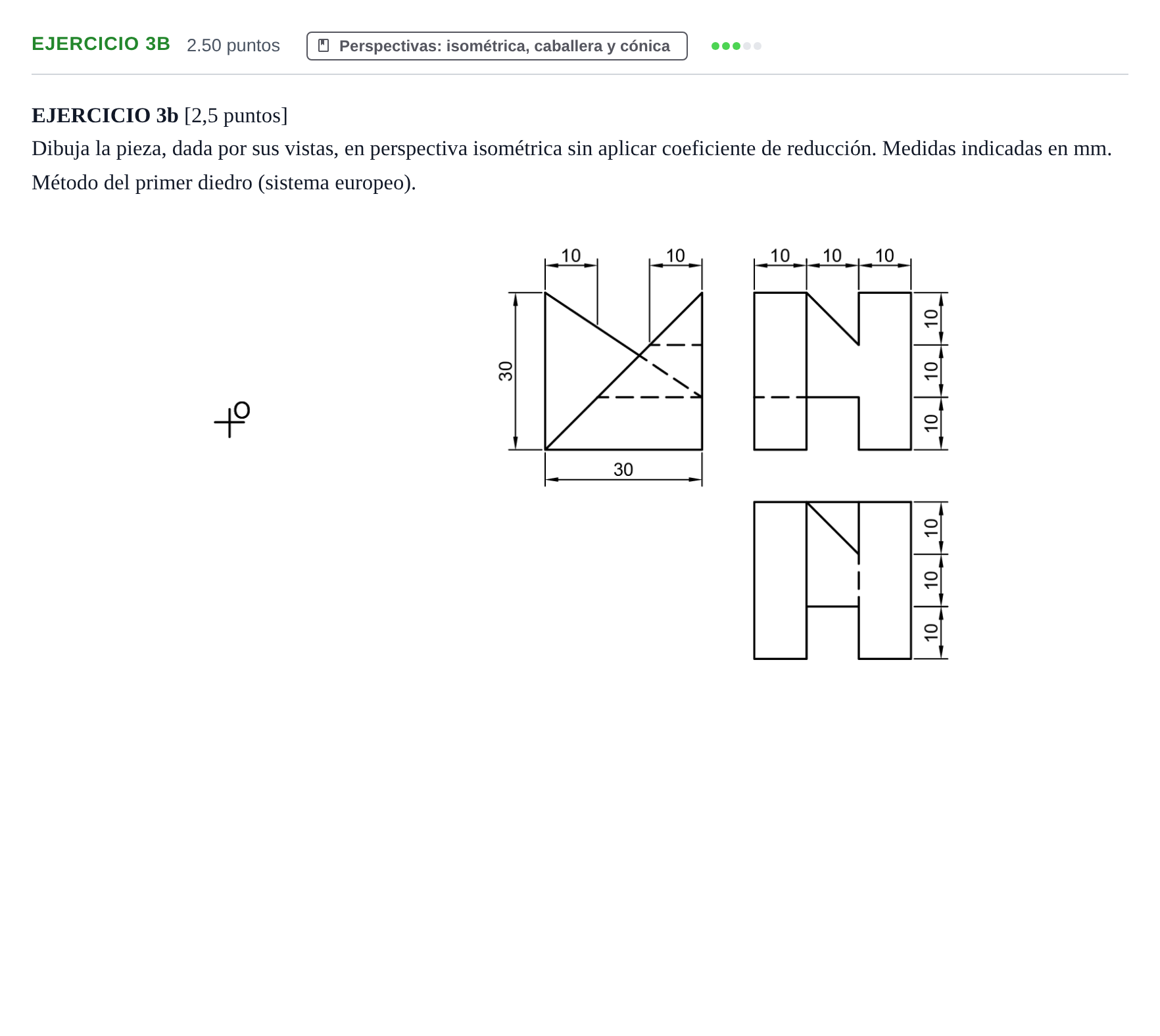

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica sin aplicar coeficiente de reducción.

Solución: 1. Trazar los tres ejes isométricos a 120° a partir del origen $O$. 2. Construir el prisma/cubo envolvente de $30\times 30\times 30$ mm a escala 1:1 (sin reducción isométrica). 3. Identificar el volumen delantero en forma de N/escalonado y planos inclinados según el alzado, planta y perfil. 4. Identificar y tallar el segundo volumen posterior con los planos inclinados correspondientes. 5. Repasar las aristas vistas con línea continua normalizada. No es necesario dibujar aristas ocultas.
