BLOQUE 3. EJERCICIO 3b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2024

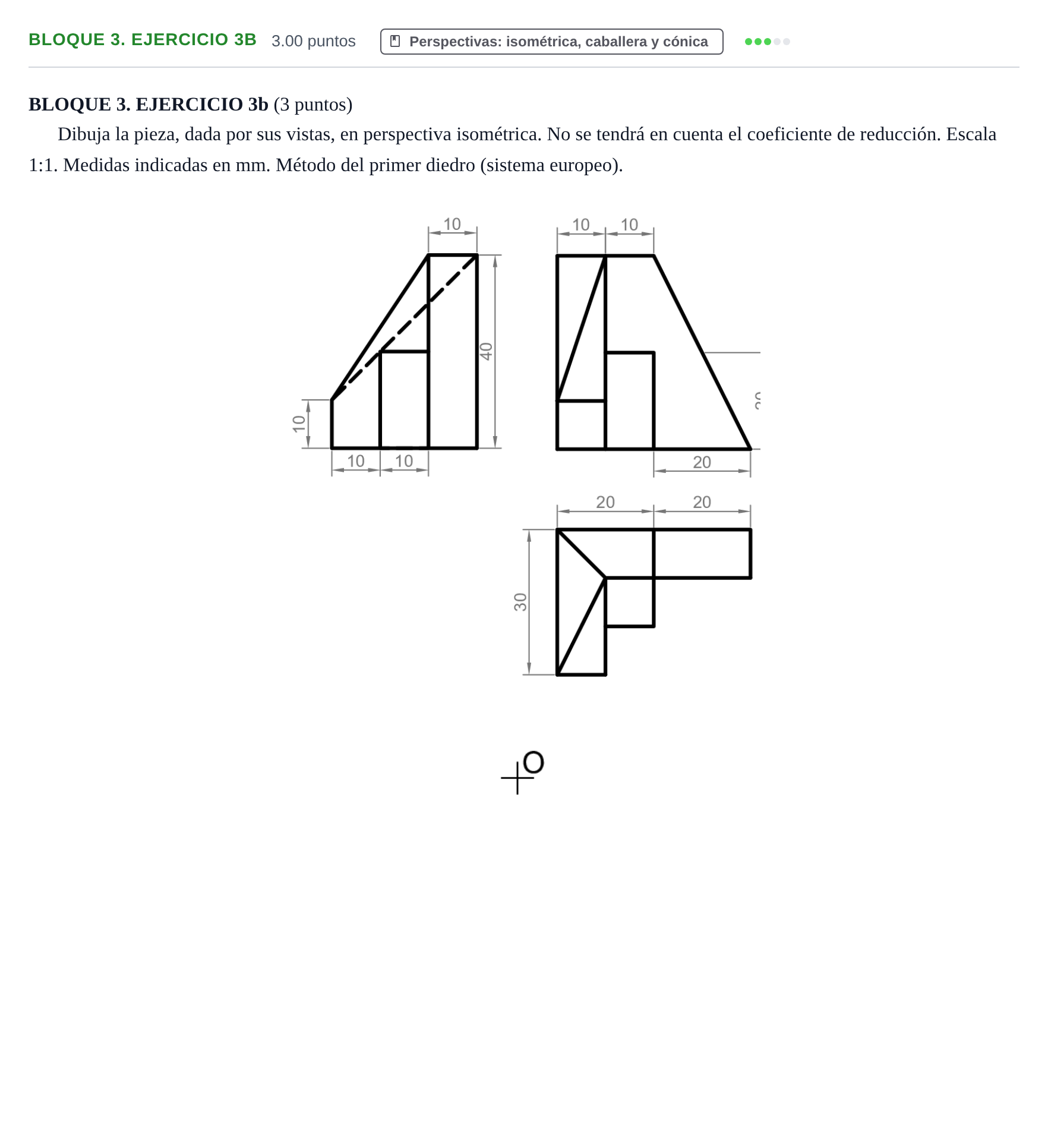

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción.

Solución: Trazado en perspectiva isométrica a partir del origen indicado: 1. Trazado de los ejes isométricos a 120° sin aplicar coeficiente de reducción (relación 1:1 en los tres ejes). 2. Construcción del prisma envolvente con las medidas máximas (anchura, profundidad y altura). 3. Trazado de los planos inclinados y los retranqueos/ranuras identificados a partir de las vistas diédricas dadas (alzado, planta y perfil). 4. Definición de aristas vistas con línea continua gruesa y ocultas según proceda.
