Pregunta 3 - Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

Tema: Perspectivas: isométrica, caballera y cónica · Del examen Ordinaria (2026)

Enunciado

PREGUNTA 3. Elegir UNO de los ejercicios 3a o 3b.

EJERCICIO 3a (2,5 puntos)

Dibuja la pieza, dada por sus vistas, en perspectiva caballera XOY=135∘\text{XOY}=135^\circ. Aplica el coeficiente de reducción CR=1/2\text{CR}=1/2. Escala 1:1. Medidas de las vistas indicadas en mm. Método del primer diedro (sistema europeo).

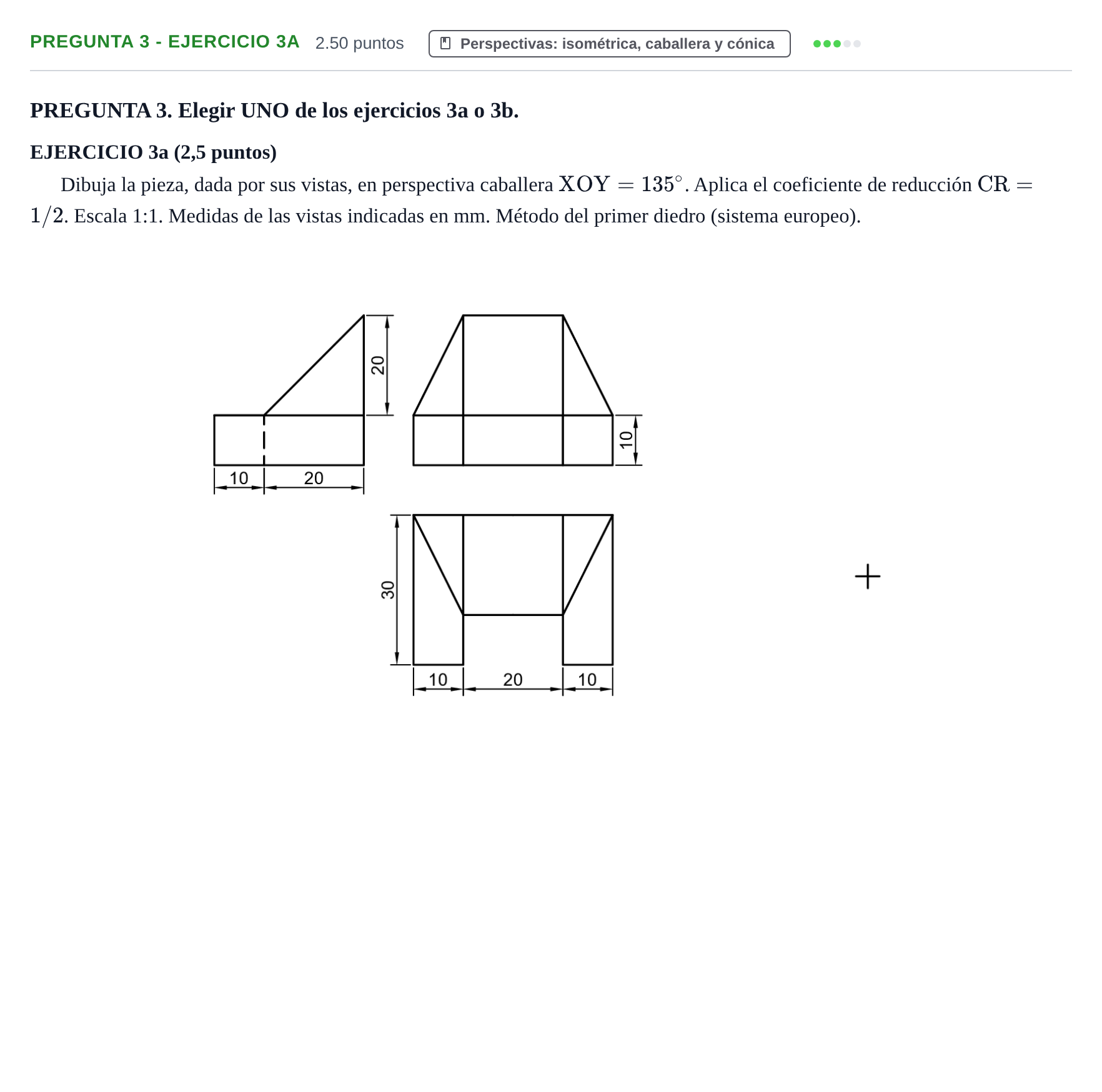

Enunciado: Pregunta 3 - Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Dibuja la pieza, dada por sus vistas, en perspectiva caballera XOY=135°. Aplica el coeficiente de reducción CR=1/2. Escala 1:1.

Solución: Representación en perspectiva caballera cumpliendo: - Colocación correcta de los ejes coordenados con ángulo de 135∘135^\circ entre ellos según lo especificado. - Envolvente principal y proporciones a escala 1:1 en las caras frontales, aplicando la reducción CR=1/2\text{CR} = 1/2 a las medidas a lo largo del eje de profundidad. - Trazado de los planos inclinados laterales y del plano inclinado central que conectan las alturas de 10 mm y 30 mm. - Correcta diferenciación e intensidad de las aristas vistas del cuerpo tridimensional (no se valoran aristas ocultas al no solicitarse).
