Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

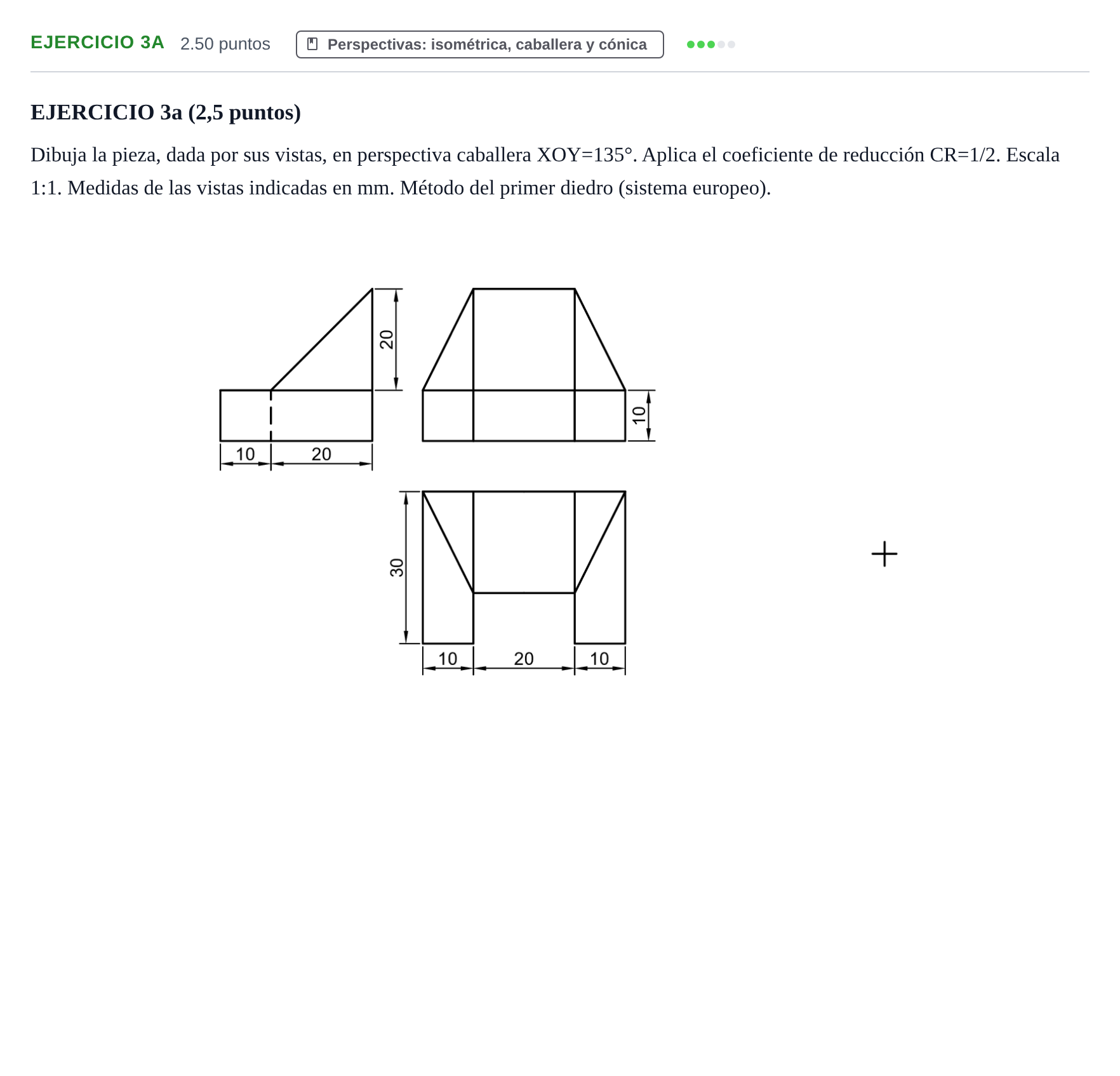

Dibuja la pieza, dada por sus vistas, en perspectiva caballera XOY=135°. Aplica el coeficiente de reducción CR=1/2. Escala 1:1.

Solución: Representación en perspectiva caballera con ángulos de ejes XOZ=90° y XOY=135°. El eje Y lleva coeficiente de reducción 1/2 (las profundidades de 30 mm pasan a 15 mm, 10 mm a 5 mm, etc.). La envolvente general tiene 40 mm de ancho, 30 mm de fondo (reducido a 15 mm en el eje Y) y 30 mm de altura total (10 mm de base más 20 mm del plano inclinado). Se definen dos planos inclinados laterales simétricos y un plano inclinado central en rampa que une la cota 10 con la cota 30, respetando el rebaje frontal en U.
