BLOQUE 3. EJERCICIO 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2023

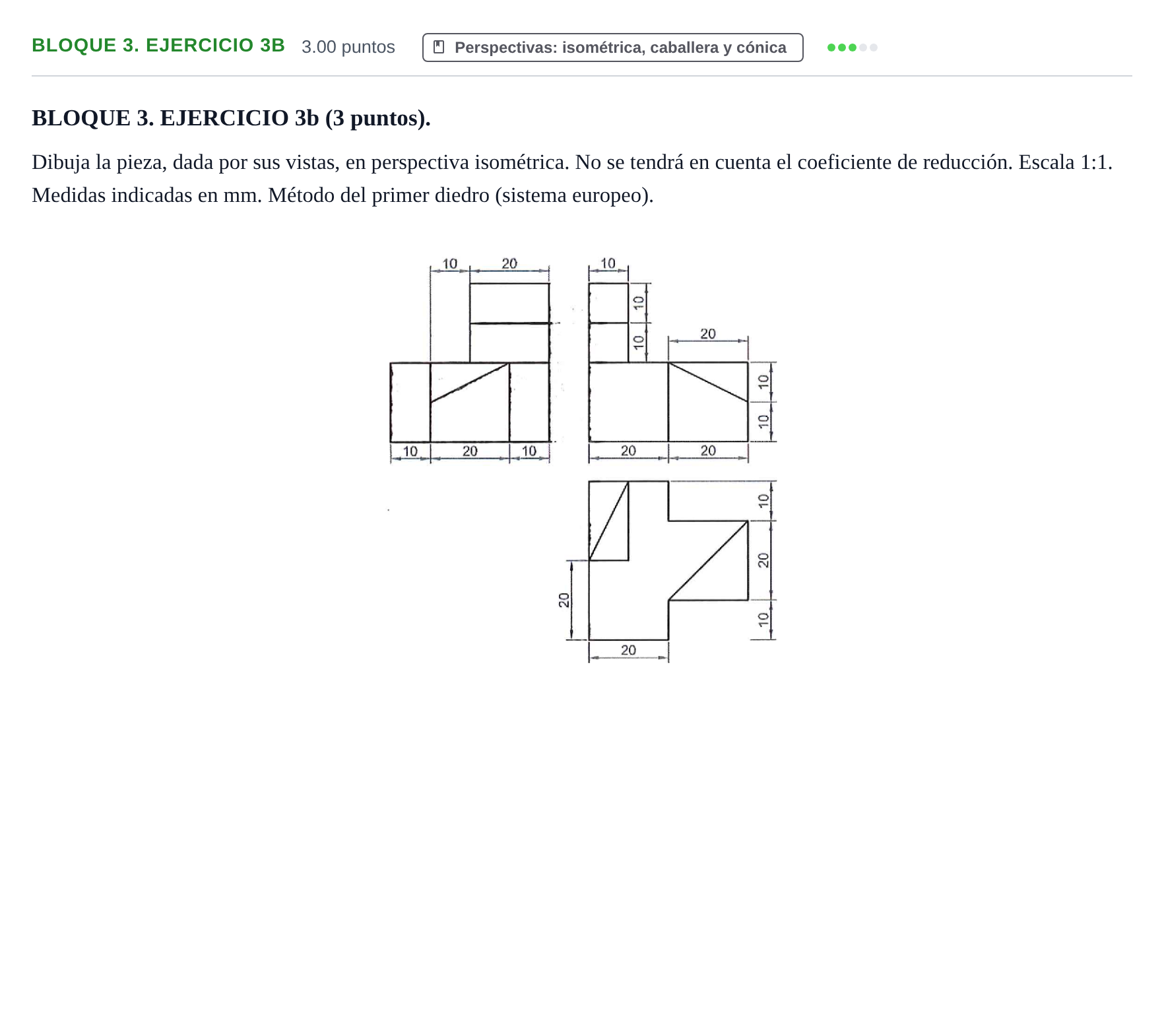

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1. Medidas indicadas en mm. Método del primer diedro (sistema europeo).

Solución: Construcción en perspectiva isométrica (ejes a 120°, sin reducción): 1. Disposición correcta de los ejes isométricos correspondientes al alzado, planta y perfil según el sistema europeo. 2. Trazado del prisma envolvente a escala 1:1. 3. Modelado de los diferentes volúmenes escalonados y planos inclinados según las cotas de 10 mm y 20 mm indicadas en las vistas. 4. Trazo definitivo de las aristas vistas de la pieza con el grosor adecuado.
