BLOQUE 3. EJERCICIO 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

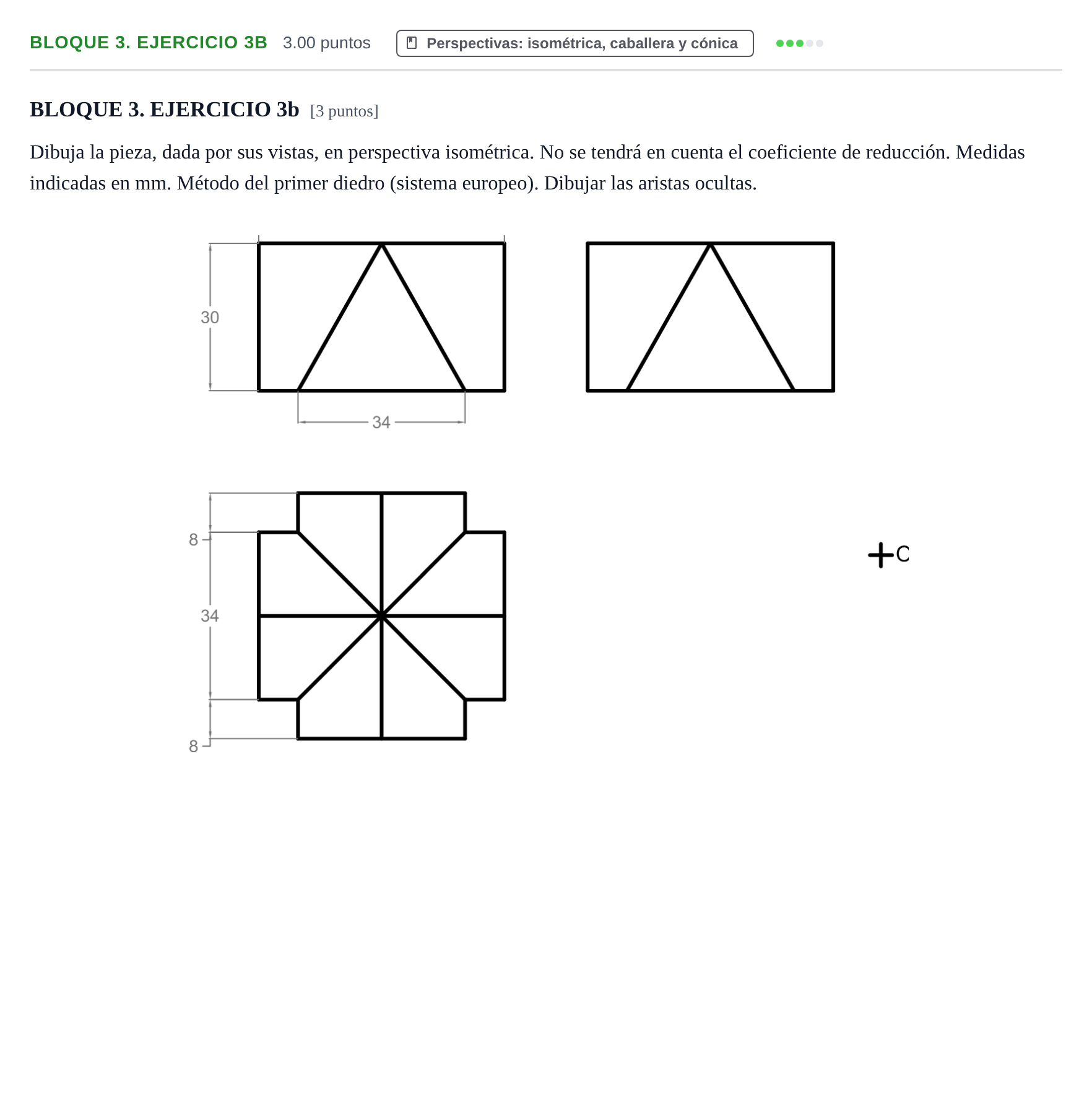

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Medidas indicadas en mm. Método del primer diedro (sistema europeo). Dibujar las aristas ocultas.

Solución: Perspectiva isométrica orientada según los ejes normalizados a 120° partiendo del origen marcado (+O): - Bloque base prismático en forma de cruz con salientes de 8 mm y cuerpo central de 34 mm (anchura y profundidad totales de 50 mm, altura 30 mm). - Vaciado piramidal invertido simétrico en la cara superior con base cuadrangular de $34\times34$ mm y vértice en el plano inferior. - Trazado de todas las aristas vistas continuas y aristas ocultas en línea de trazos según la orientación isométrica.
