Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

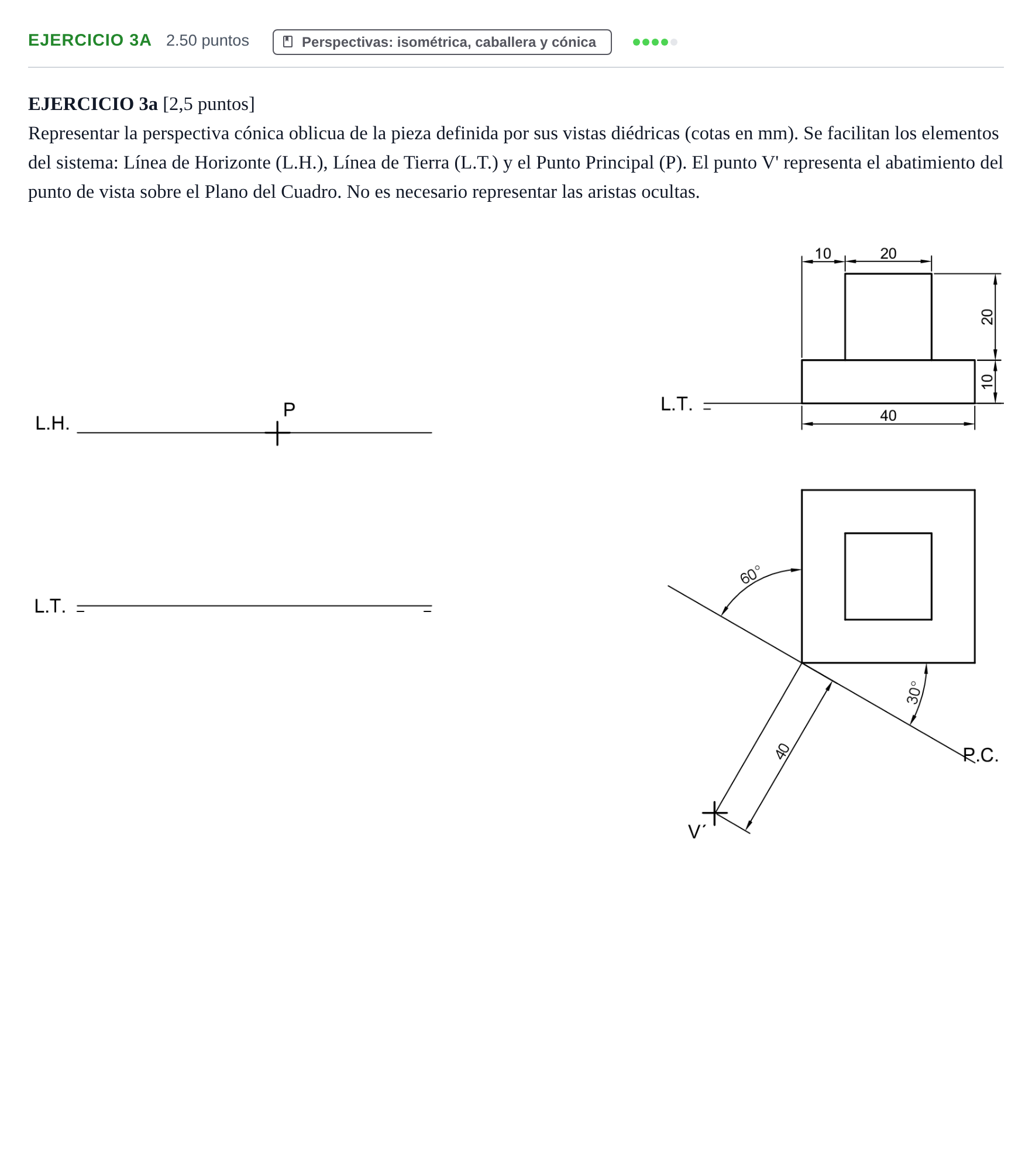

Representar la perspectiva cónica oblicua de la pieza definida por sus vistas diédricas (cotas en mm).

Solución: 1. Determinar los focos de fuga $F$ y $F'$ sobre la L.H. trazando desde $V'$ paralelas a los lados de la planta (a 30° y 60° respecto al plano del cuadro). 2. Determinar los puntos métricos $M$ y $M'$ para medir profundidades sobre la L.T. 3. Dibujar en perspectiva cónica la base cuadrada de $40\times 40$ mm apoyada en el Plano Geometral/Tierra. 4. Levantar la altura de la base ($10$ mm) en verdadera magnitud sobre la L.T. y fugar para definir el prisma inferior. 5. Determinar la base del prisma superior cuadrado de $20\times 20$ mm centrado sobre la base inferior. 6. Levantar la altura de $20$ mm del cuerpo superior (altura total $30$ mm desde la L.T.) y fugar. 7. Trazar las aristas vistas con línea continua gruesa.
