Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

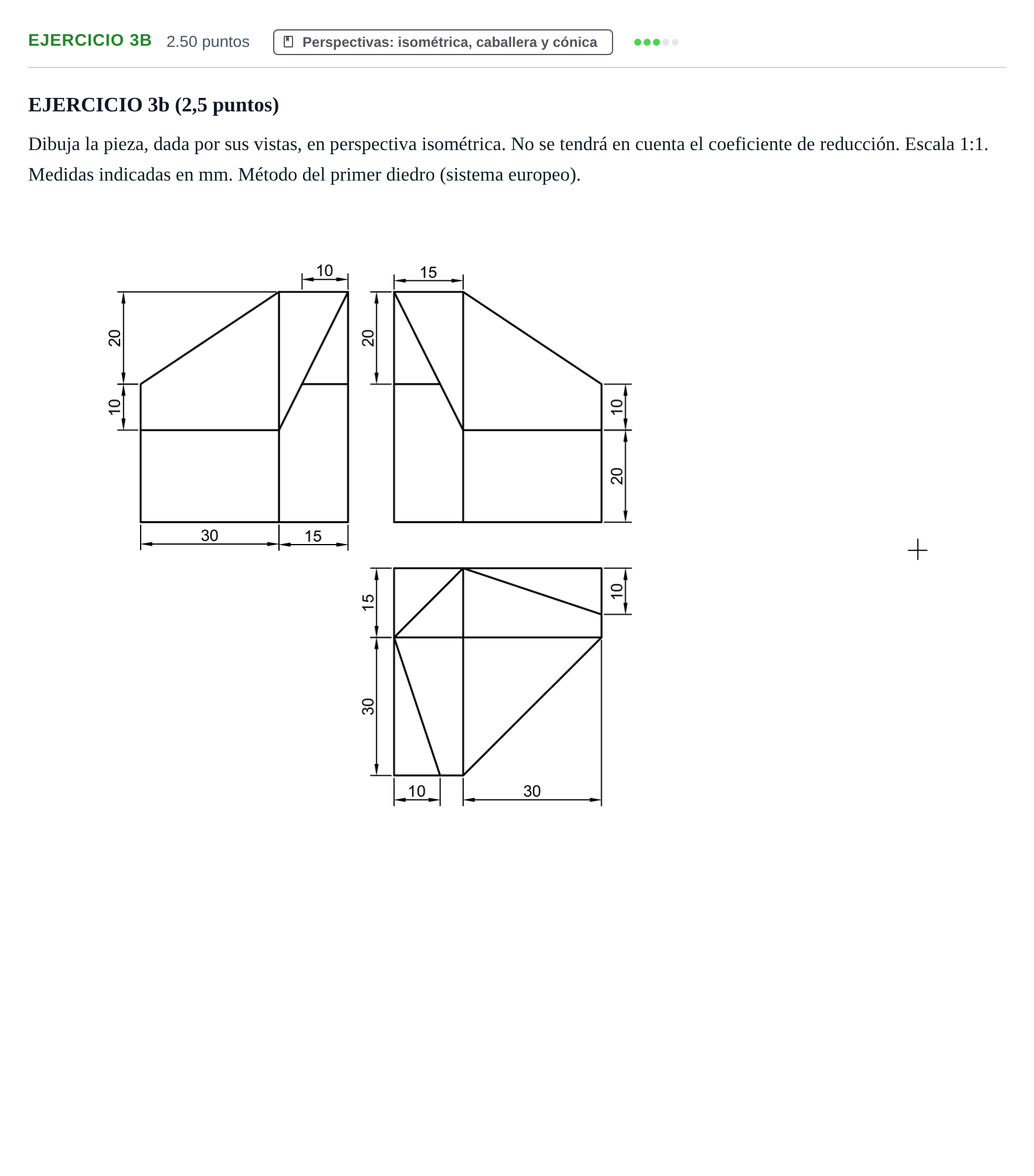

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1.

Solución: Representación en perspectiva isométrica con tres ejes a 120° a escala 1:1 natural. La envolvente del prisma es de 45 mm (30+15) × 45 mm (30+15) × 50 mm de altura total (base de 20 mm + tramos superiores de 10 mm y 20 mm). Se representan con precisión las aristas de las caras planas oblicuas y chaflanes resultantes de las tres proyecciones dadas.
