Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

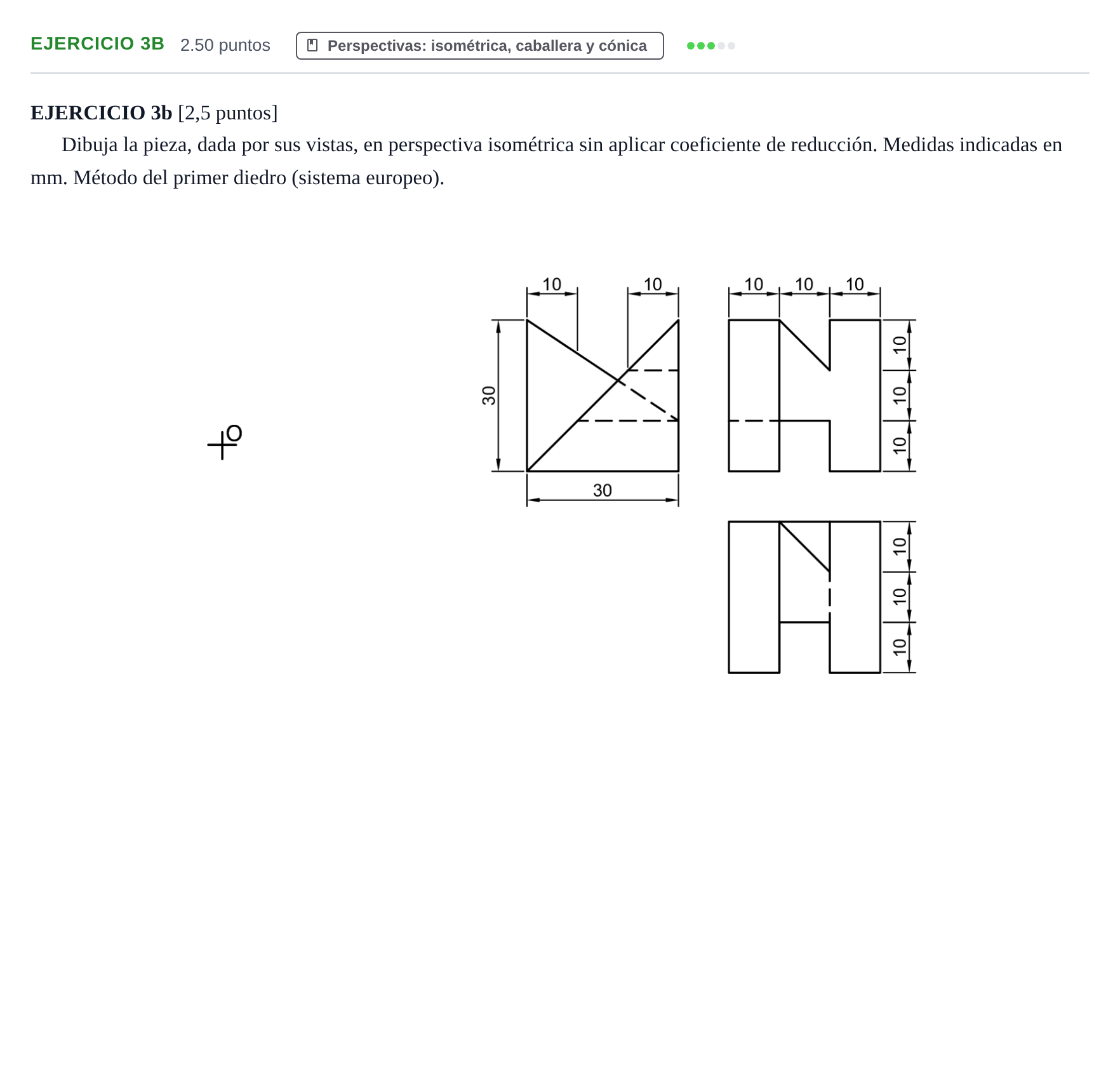

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica sin aplicar coeficiente de reducción. Medidas indicadas en mm. Método del primer diedro (sistema europeo).

Solución: Perspectiva isométrica de la pieza a partir del origen O situado a 120° entre ejes: 1. Trazado de los tres ejes isométricos a partir del origen $O$ dado. 2. Construcción del prisma envolvente cúbico de $30\times 30\times 30$ mm sin aplicar reducción isométrica. 3. Modelado de los dos bloques prismáticos laterales en forma de columnas verticales de base $10\times 30$ mm y el rebaje intermedio. 4. Trazado del corte inclinado/rampa que conecta ambos cuerpos según las cotas y pendientes indicadas en el alzado y perfil. 5. Delineado final diferenciando claramente las aristas vistas del cuerpo volumétrico.
