Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

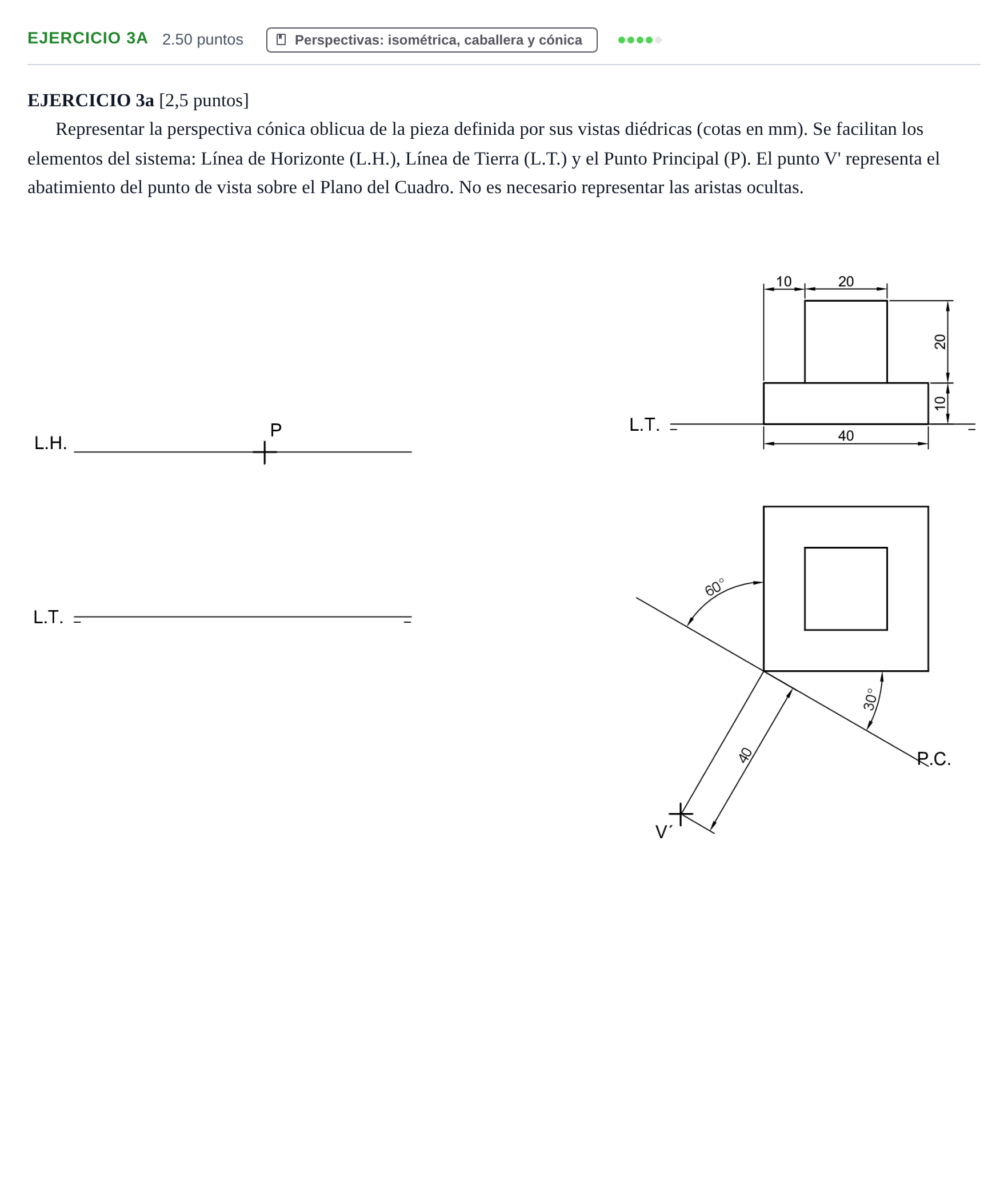

Representar la perspectiva cónica oblicua de la pieza definida por sus vistas diédricas (cotas en mm). Se facilitan los elementos del sistema: Línea de Horizonte (L.H.), Línea de Tierra (L.T.) y el Punto Principal (P). El punto V' representa el abatimiento del punto de vista sobre el Plano del Cuadro. No es necesario representar las aristas ocultas.

Solución: Perspectiva cónica oblicua de la pieza construida según los siguientes pasos: 1. Determinación de los puntos de fuga $F$ y $F'$ en la L.H. trazando por $V'$ paralelas a los lados de la base (a 30° y 60° respecto a la traza del P.C.). Determinación de los puntos métricos $M$ y $M'$ con centro en cada foco y radio hasta $V'$. 2. Trazado de la perspectiva de la base cuadrada inferior ($40\times 40$ mm) a partir del vértice en contacto con la L.T. (o midiendo en verdadera magnitud en la L.T. y fugando con los puntos métricos). 3. Levantamiento de la altura de la base ($10$ mm) mediante líneas de verdadera magnitud en la L.T. y fuga a los puntos focales. 4. Situación en perspectiva de la base cuadrada superior ($20\times 20$ mm, centrada) sobre la cara superior de la base. 5. Levantamiento de la altura del prisma superior ($20$ mm adicionales). 6. Delineado final marcando correctamente las aristas vistas de la pieza.
