Bloque 3. Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

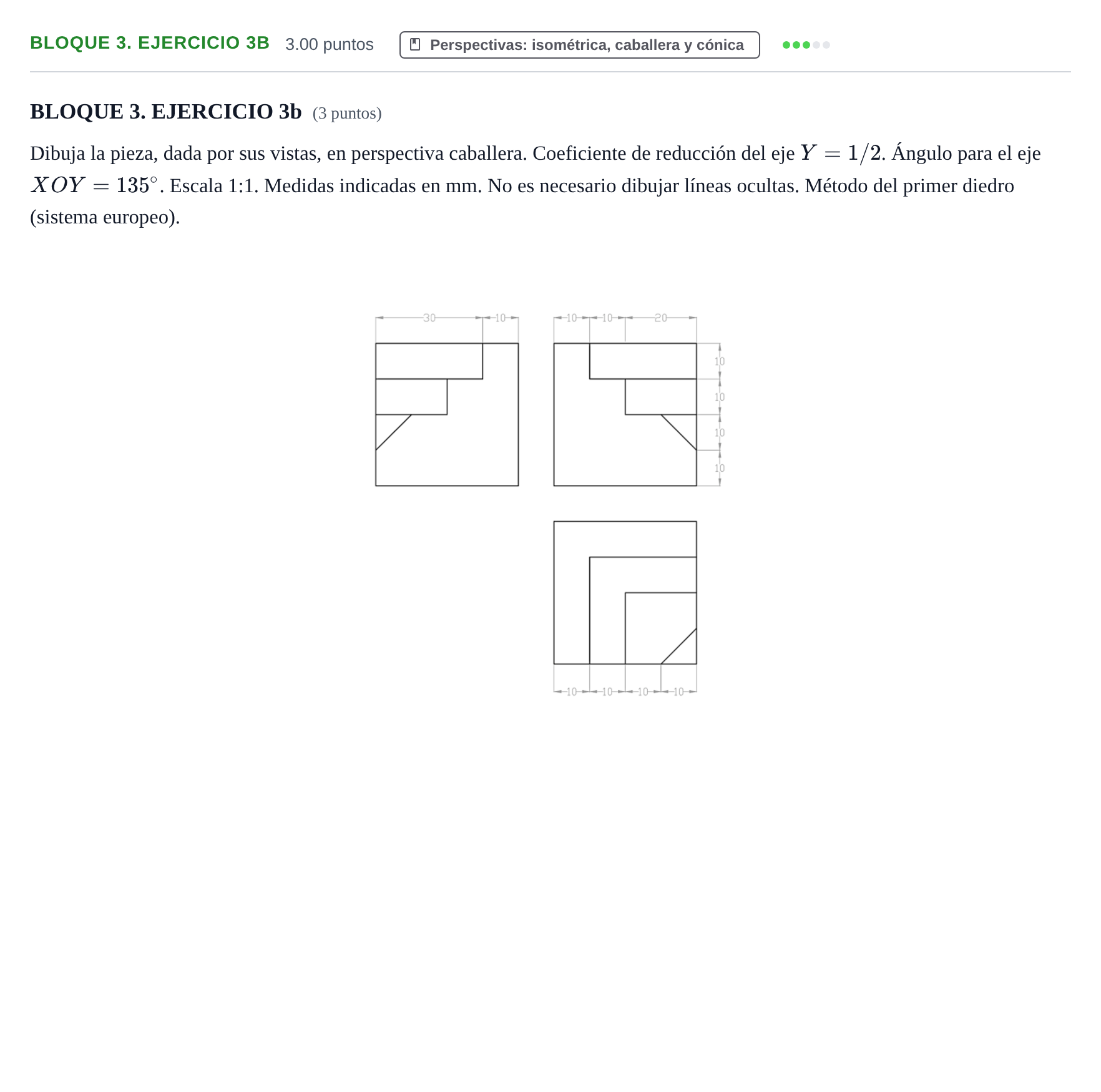

Dibuja la pieza, dada por sus vistas, en perspectiva caballera.

Solución: La perspectiva caballera debe representar la pieza a escala 1:1 a partir de las vistas dadas (alzado, planta y perfil izquierdo en sistema europeo): - Los ejes frontal y vertical ($X$ y $Z$) forman un ángulo de $90^\circ$ sin reducción en sus dimensiones (las dimensiones en verdadera magnitud son $40\text{ mm} \times 40\text{ mm}$). - El eje $Y$ se orienta a $135^\circ$ respecto a $X$, reduciendo a la mitad todas las medidas sobre dicho eje o paralelas a él (un total de $40\text{ mm}$ de profundidad se reduce a $20\text{ mm}$, los escalones de $10\text{ mm}$ se reducen a $5\text{ mm}$). - La pieza presenta dos ranuras o rebajes en forma de ángulo/escalón de $10\text{ mm}$ de altura y anchura en las zonas superiores/laterales, y un achaflanado a $45^\circ$ en la esquina inferior derecha. - Se trazan únicamente las aristas vistas con paralelismo riguroso.
