BLOQUE 3. EJERCICIO 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2022

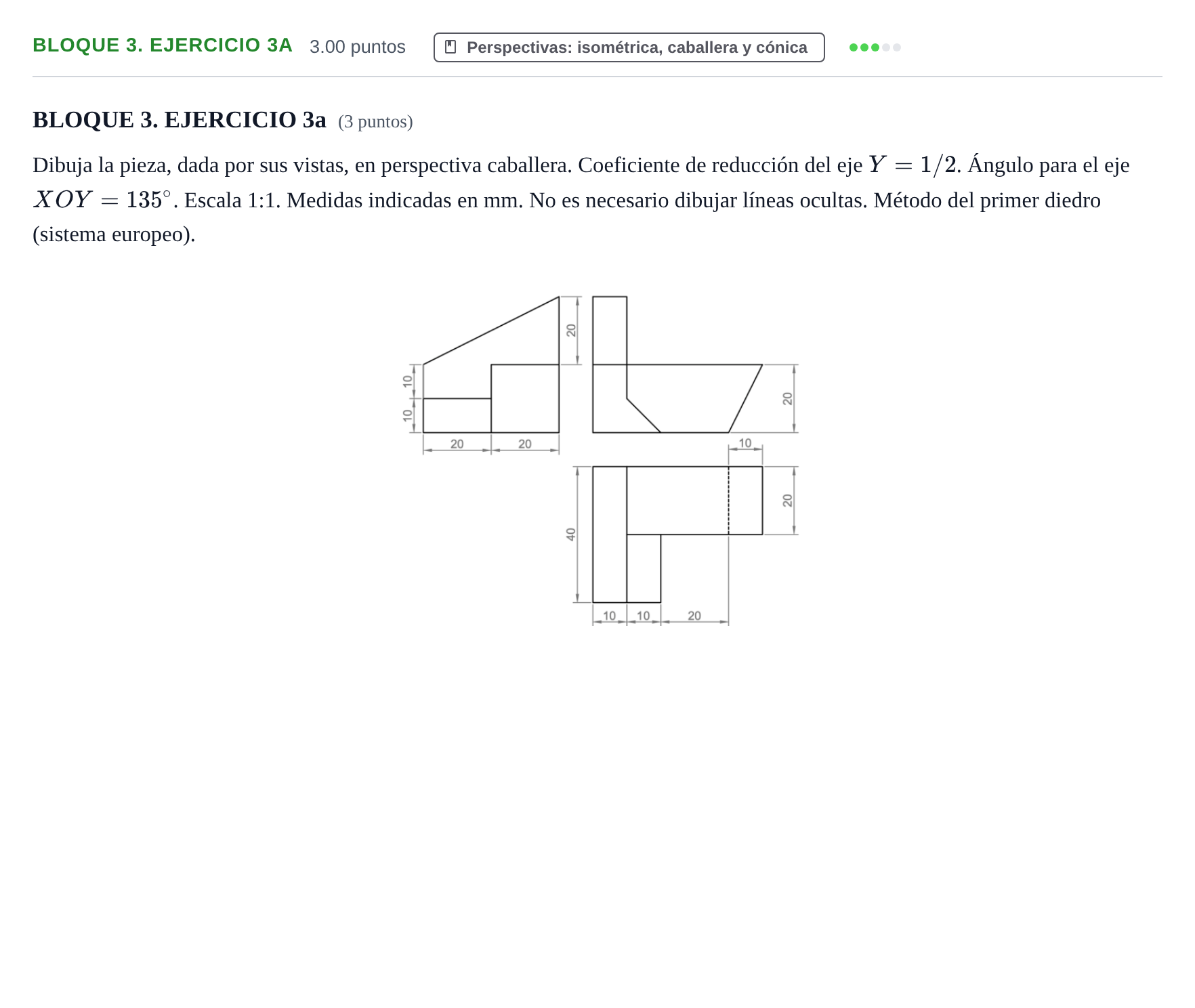

Dibuja la pieza, dada por sus vistas, en perspectiva caballera. Coeficiente de reducción del eje Y=1/2. Ángulo para el eje XOY = 135º. Escala 1:1.

Solución: 1. Orientación de los ejes: - Ejes $X$ y $Z$ perpendiculares entre sí formando $90^\circ$ (plano frontal). - Eje $Y$ inclinado con un ángulo de $135^\circ$ respecto al eje $X$. 2. Construcción y medidas: - Las magnitudes según los ejes $X$ y $Z$ se dibujan en verdadera magnitud a escala 1:1. - Las magnitudes según el eje $Y$ (profundidad) se multiplican por el coeficiente de reducción $k_y = 1/2$. - Se dibuja la cara frontal correspondiente al alzado sin deformación. - Se trazan las líneas paralelas al eje $Y$ aplicando la reducción correspondiente a cada cota de profundidad. - Se construyen los planos inclinados uniendo los puntos calculados en los extremos de las aristas. - Solo se dibujan las aristas vistas con trazo continuo, omitiendo las ocultas según indica el enunciado.
