EJERCICIO 7 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2021

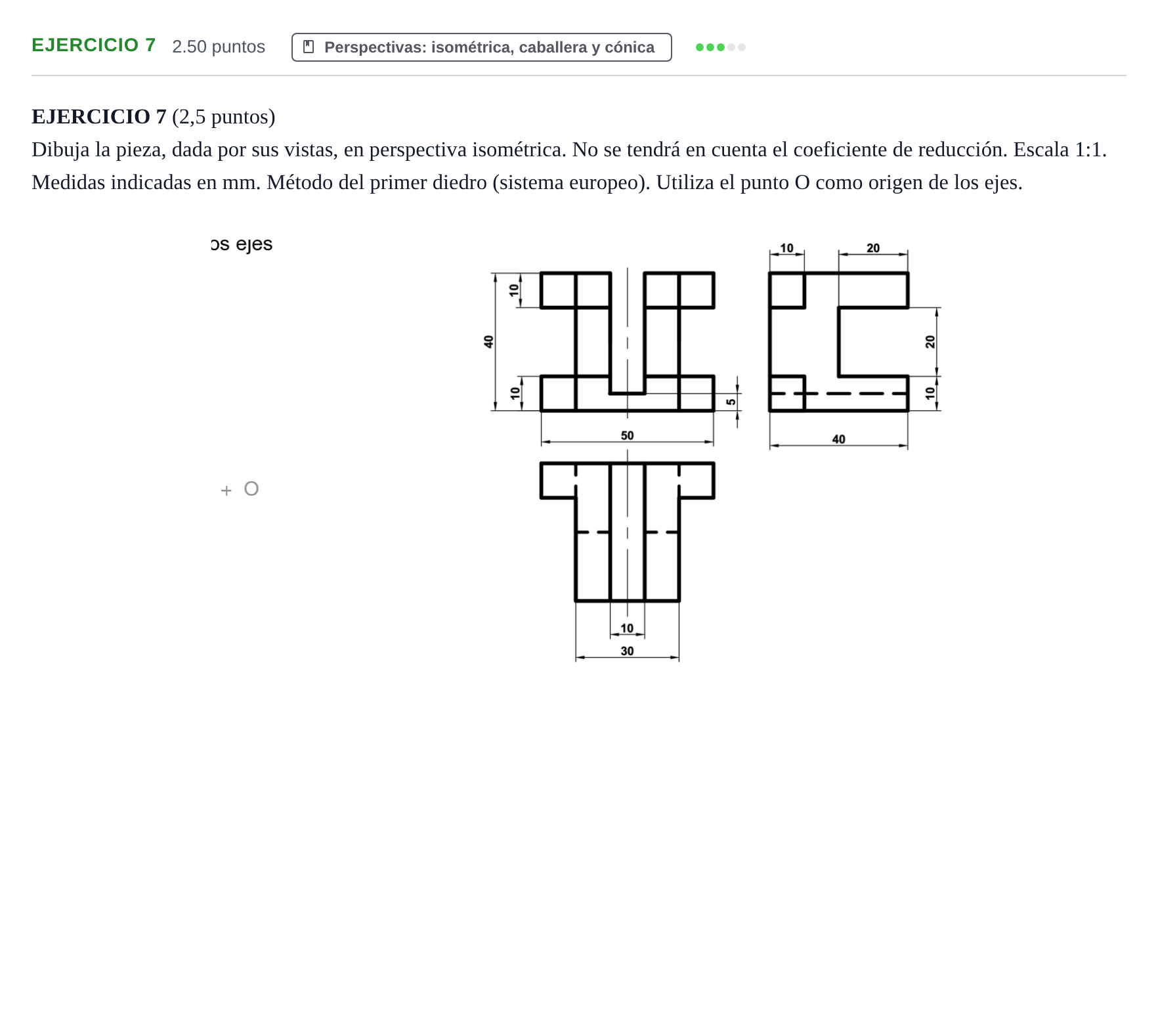

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1. Medidas indicadas en mm. Método del primer diedro (sistema europeo). Utiliza el punto O como origen de los ejes.

Solución: Trazado de la perspectiva isométrica a escala 1:1 sin coeficiente de reducción: - Ejes isométricos orientados a 120º a partir del origen $O$. - Bloque envolvente de dimensiones $50\times 40\times 40\text{ mm}$. - Representación del alzado con su canal central vertical de ancho 10 mm y profundidad correspondiente, así como los salientes superiores e inferiores en T/I. - Incorporación del rebaje en forma de C visible en el perfil izquierdo (profundidad 20 mm, altura 20 mm, a 10 mm de la base). - Precisión en el paralelismo con los ejes isométricos y delimitación correcta de aristas vistas y ocultas (si procede).
