Bloque 3. Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2022

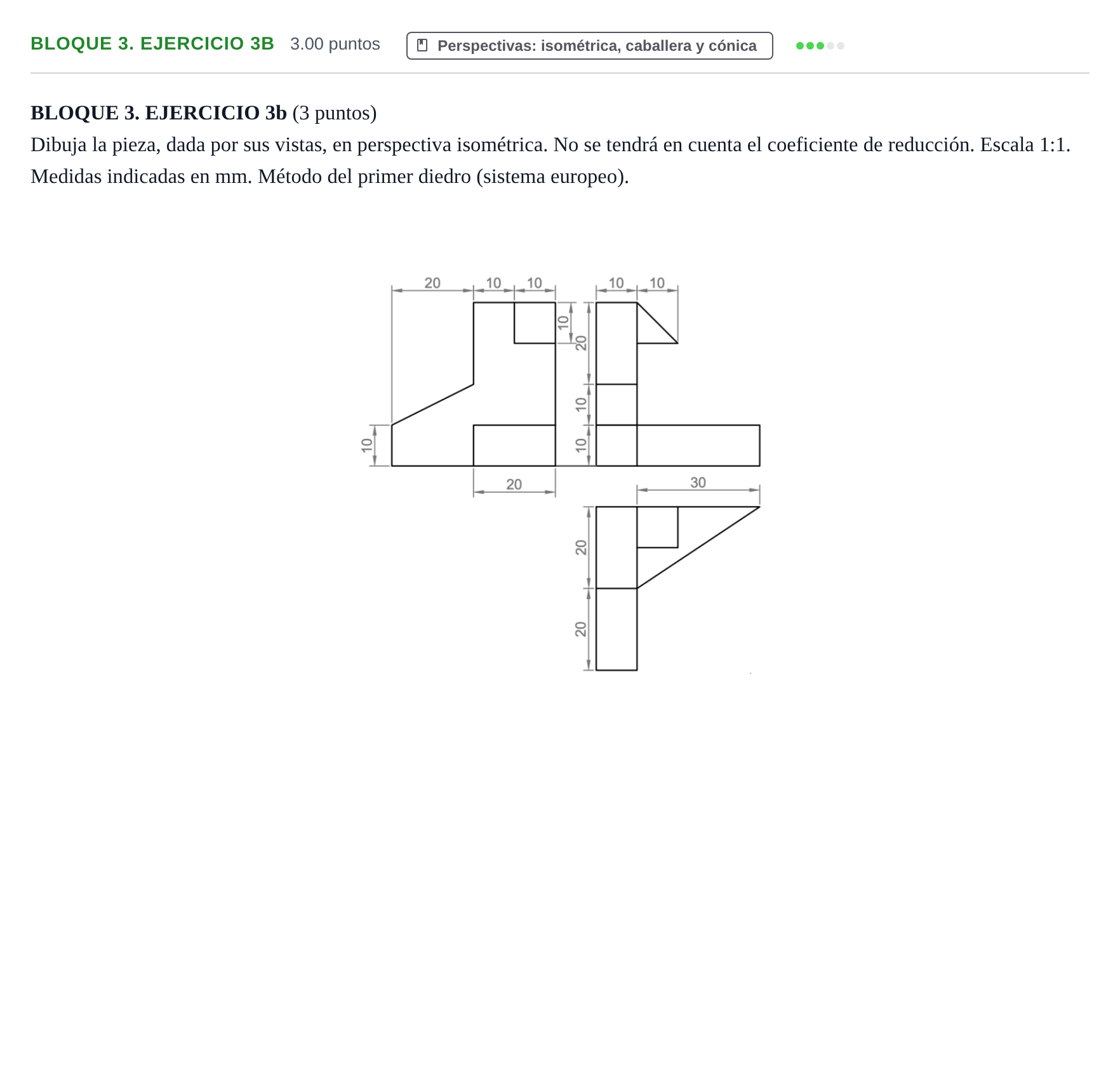

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1. Medidas indicadas en mm. Método del primer diedro (sistema europeo).

Solución: Representación en perspectiva isométrica (ejes a 120°, sin reducción): - Se sitúan los ejes normalizados y se traslada la escala 1:1 directamente sobre los tres ejes. - Se conforma el bloque prismático en L con su escalonamiento superior. - Se representa el plano inclinado del ala izquierda que baja desde la cota 20 mm hasta 10 mm. - Se representa el saliente volado triangular a la derecha con longitud 30 mm y anchura correspondiente según se observa en la planta y en el perfil. - Se definen todas las aristas vistas con línea continua gruesa y trazado limpio y preciso de paralelas a los ejes.
