Ejercicio 8 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2021
Tema: Perspectivas: isométrica, caballera y cónica · Del examen Ordinaria (2021)
Enunciado
EJERCICIO 8 (2,5 puntos)

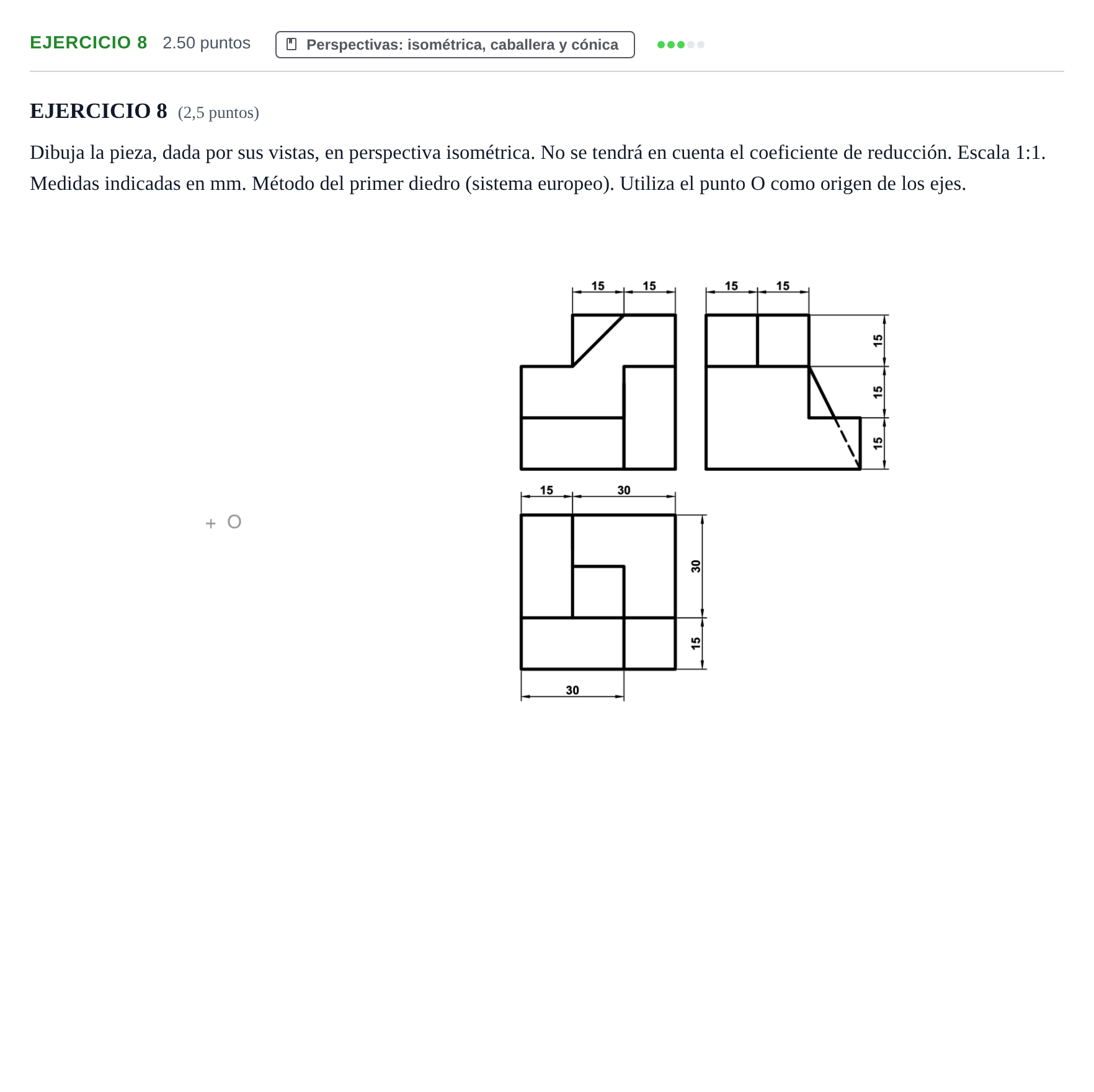

Dibuja la pieza, dada por sus vistas, en perspectiva isométrica. No se tendrá en cuenta el coeficiente de reducción. Escala 1:1. Medidas indicadas en mm. Método del primer diedro (sistema europeo). Utiliza el punto O como origen de los ejes.
Solución
Según los criterios oficiales de corrección
Dibuja la pieza, dada por sus vistas, en perspectiva isométrica.
Solución: Construcción en perspectiva isométrica sin reducción a escala 1:1 a partir del origen O: 1. Trazado de los tres ejes isométricos a 120° con origen en O. 2. Caja envolvente de dimensiones mm. 3. Definición de los distintos bloques y escalonamientos de y mm en cada dirección. 4. Trazado de las caras inclinadas / planos oblicuos que corresponden a las líneas a 45° visibles en el alzado y a la rampa indicada en el perfil. 5. Diferenciación de aristas vistas con línea continua gruesa.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
