Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

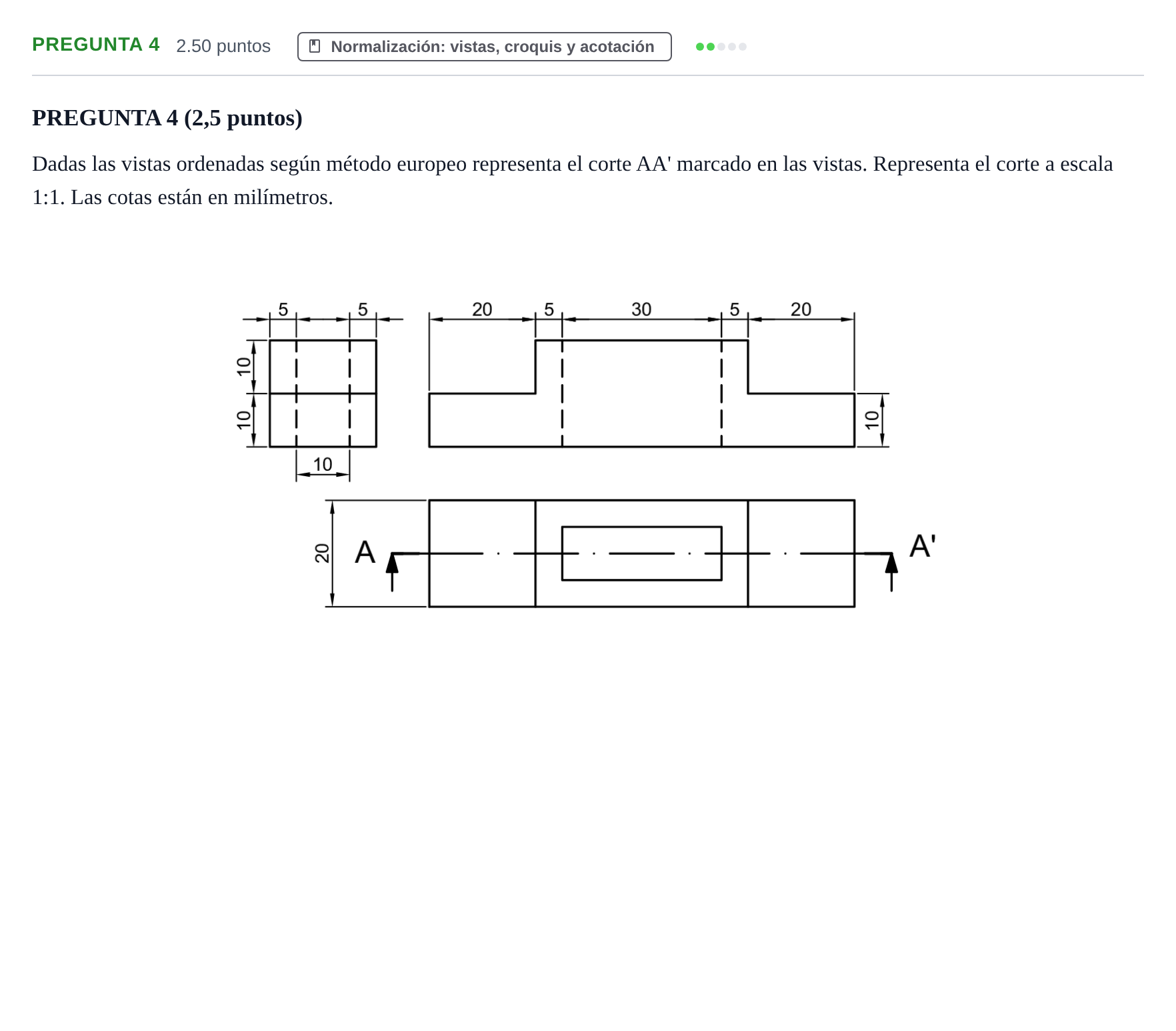

Dadas las vistas ordenadas según método europeo representa el corte AA' marcado en las vistas. Representa el corte a escala 1:1.

Solución: Representación del corte longitudinal AA' en alzado a escala 1:1: - Silueta exterior idéntica al alzado: longitud total de 80 mm (20 + 5 + 30 + 5 + 20), altura lateral de 10 mm y altura de la parte central de 20 mm. - El hueco interior rectangular pasante (de 30 mm de longitud en el cuerpo central y 10 mm de altura) queda abierto, mostrándose con líneas continuas gruesas de aristas vistas. - Se rayan a 45° con línea fina continua las zonas macizas cortadas por el plano longitudinal AA', dejando el hueco central interior sin rayar.
