Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

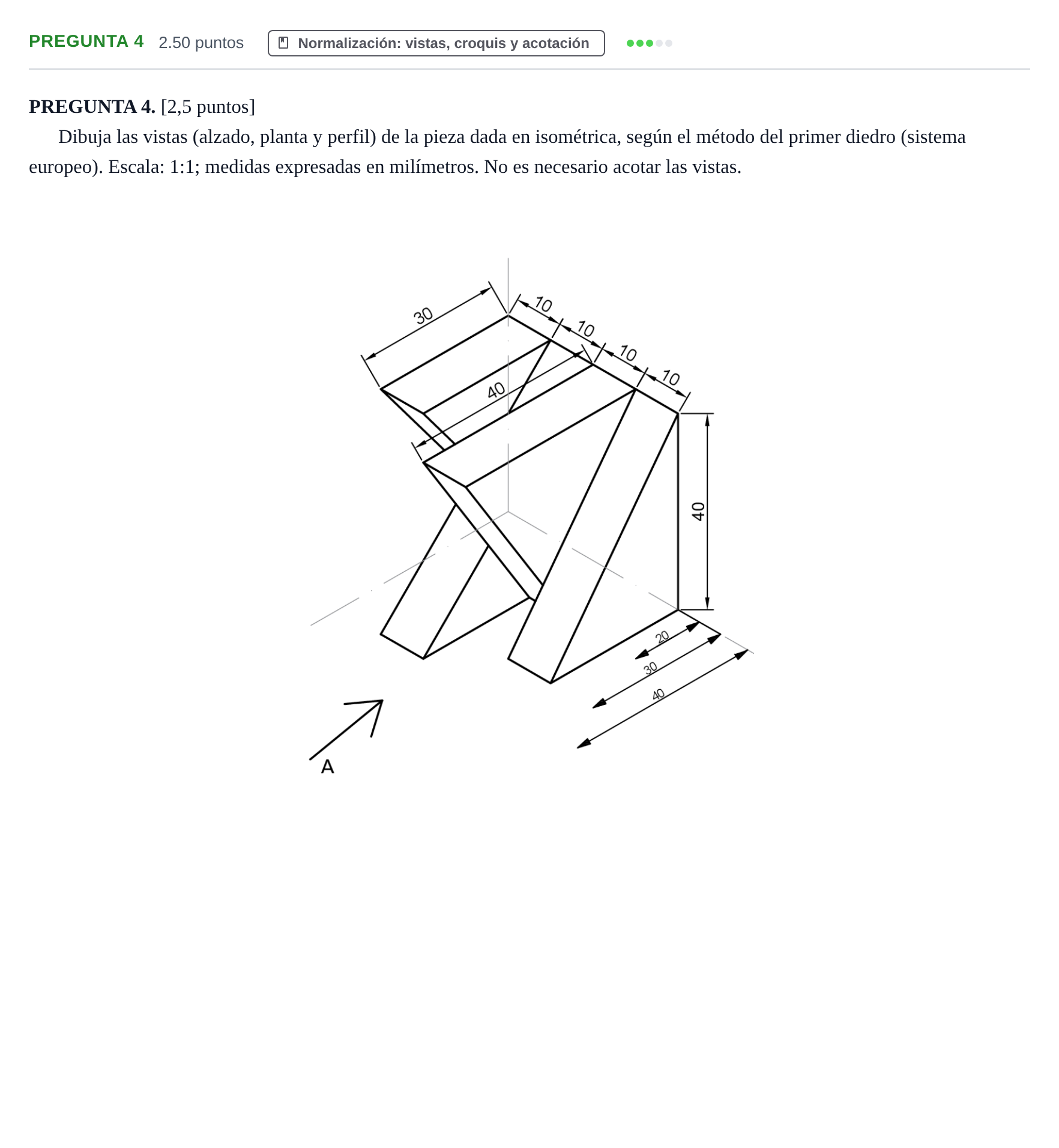

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas.

Solución: Disposición normalizada de vistas según el método del primer diedro (alzado, planta debajo del alzado y perfil izquierdo a la derecha del alzado): - Alzado (según flecha A): Se proyecta el contorno en forma de 'X' o patas quebradas, mostrando las dos patas delanteras de ancho $10$ mm cada una, separadas $20$ mm en el centro, y la parte superior con sus aristas horizontales e inclinadas. - Planta: Situada debajo del alzado, con ancho total $40$ mm y profundidad total $40$ mm, mostrando los apoyos delanteros (de $10\times 10$ mm cada uno), el vaciado central de $20$ mm y la proyección de las superficies inclinadas superiores. - Perfil lateral izquierdo: Situado a la derecha del alzado, mostrando la silueta en zig-zag con altura total de $40$ mm y profundidad de $40$ mm, con las aristas visibles continuas y las aristas ocultas en línea de trazos según corresponda. - Correspondencia estricta de alineación y medidas entre todas las vistas a escala 1:1.
