Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2026

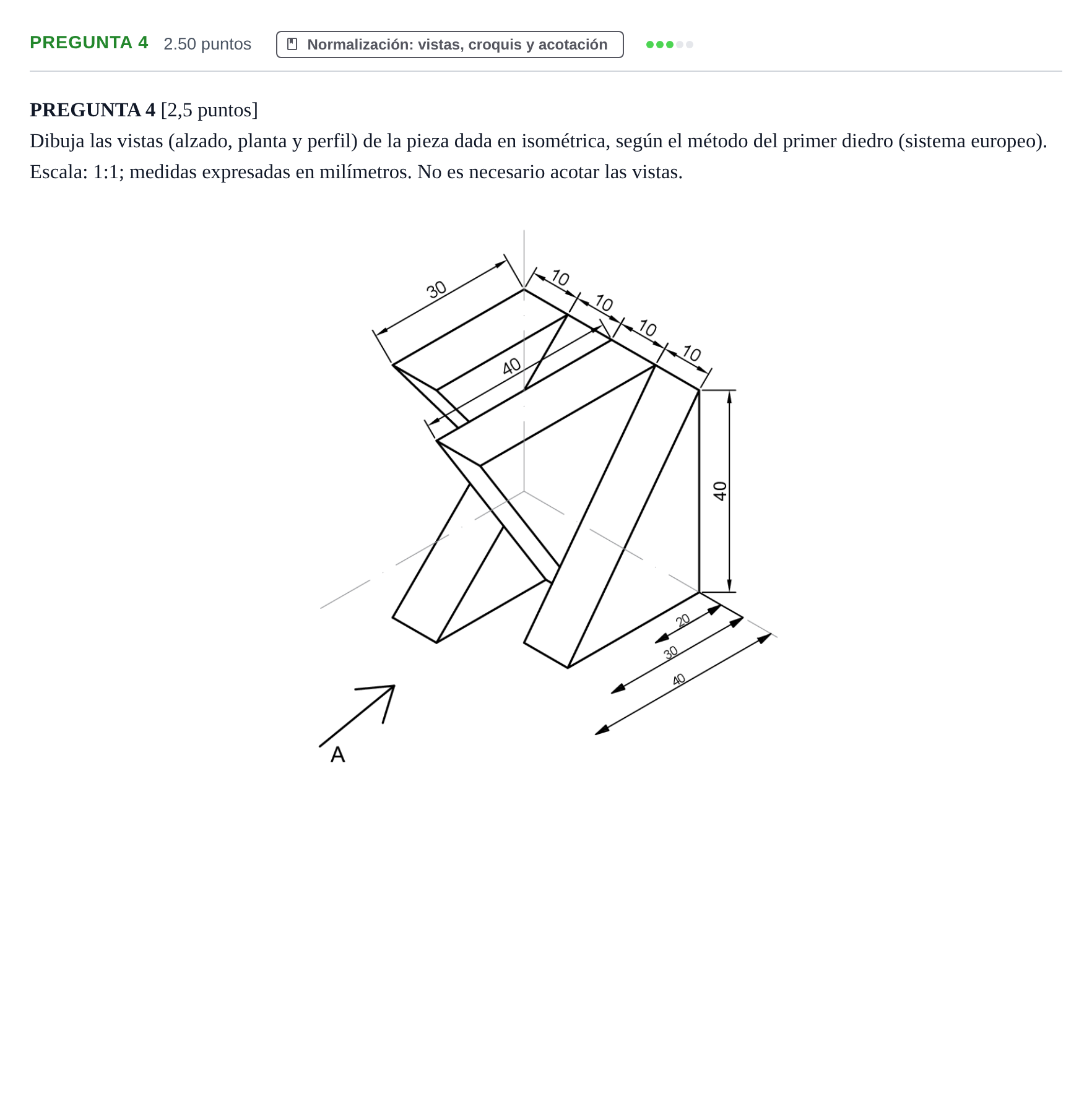

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo).

Solución: 1. Posicionar correctamente el alzado (según flecha A), la planta (debajo del alzado) y el perfil izquierdo (a la derecha del alzado), manteniendo la alineación y concordancia geométrica entre ellos. 2. Alzado: contorno general de $40\times 40$ mm mostrando las patas inclinadas en forma de X/tijera y los tramos prismáticos visibles. 3. Planta: proyección en un cuadrado/rectángulo de ancho $30$ mm y fondo $40$ mm, diferenciando aristas vistas y discontinuas ocultas correspondientes al hueco inferior. 4. Perfil (izquierdo): ancho $30$ mm y altura $40$ mm, mostrando la caída de las ramas y aristas correspondientes. 5. Diferenciar con claridad el grosor continuo para aristas vistas y trazos discontinuos para aristas ocultas.
