BLOQUE 3. EJERCICIO 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2023

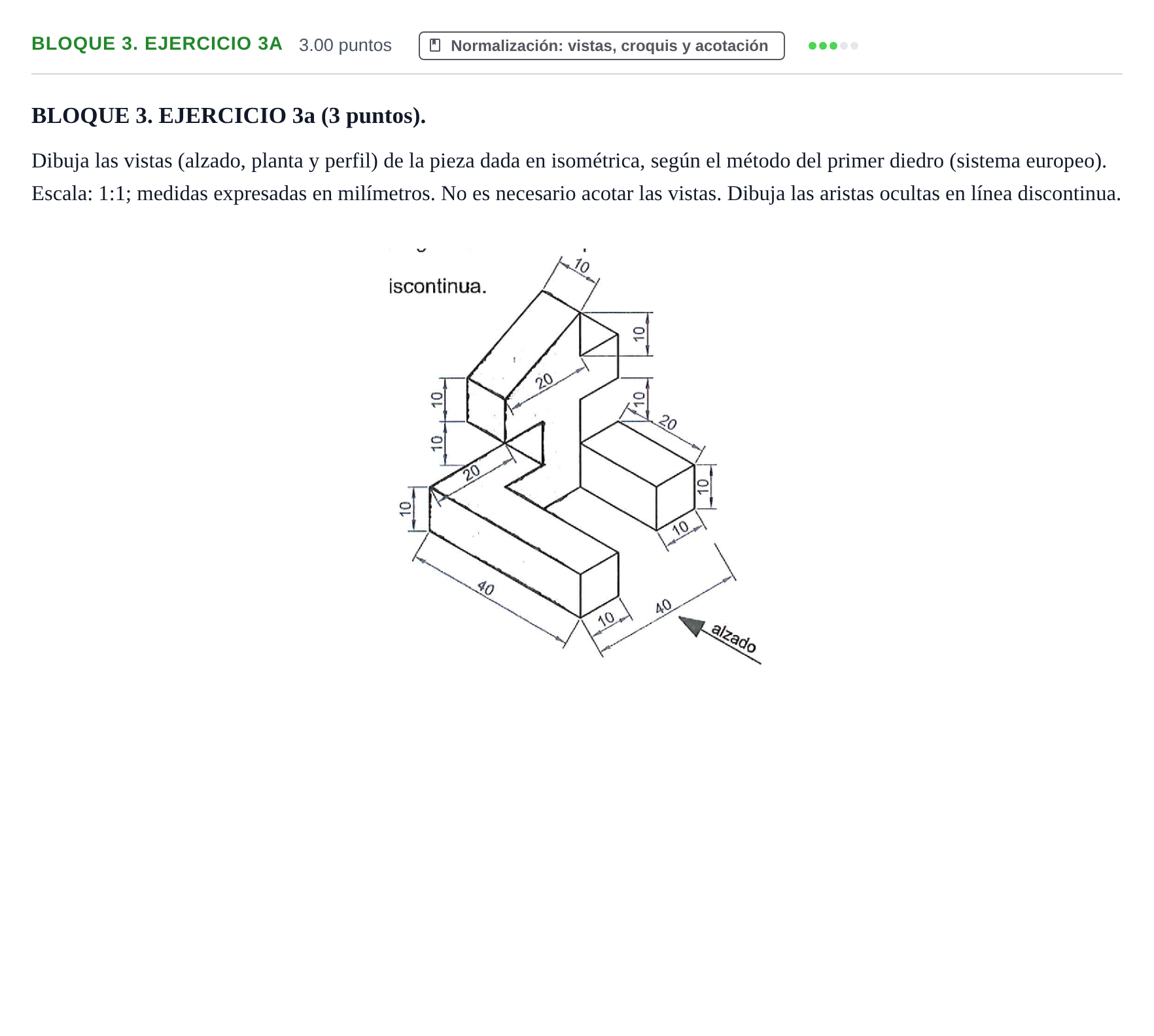

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas. Dibuja las aristas ocultas en línea discontinua.

Solución: Se representan a escala 1:1 y en correcta correspondencia: - Alzado (según la flecha indicada): anchura total de 40 mm y altura total de 40 mm, mostrando los niveles de los escalones y la arista inclinada/rampa. - Planta (situada debajo del alzado): anchura 40 mm y profundidad 40 mm, mostrando la forma en U/ranuras correspondientes. - Perfil izquierdo (situado a la derecha del alzado): representando los salientes, planos y aristas ocultas en línea de trazos.
