Bloque 3. Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2022

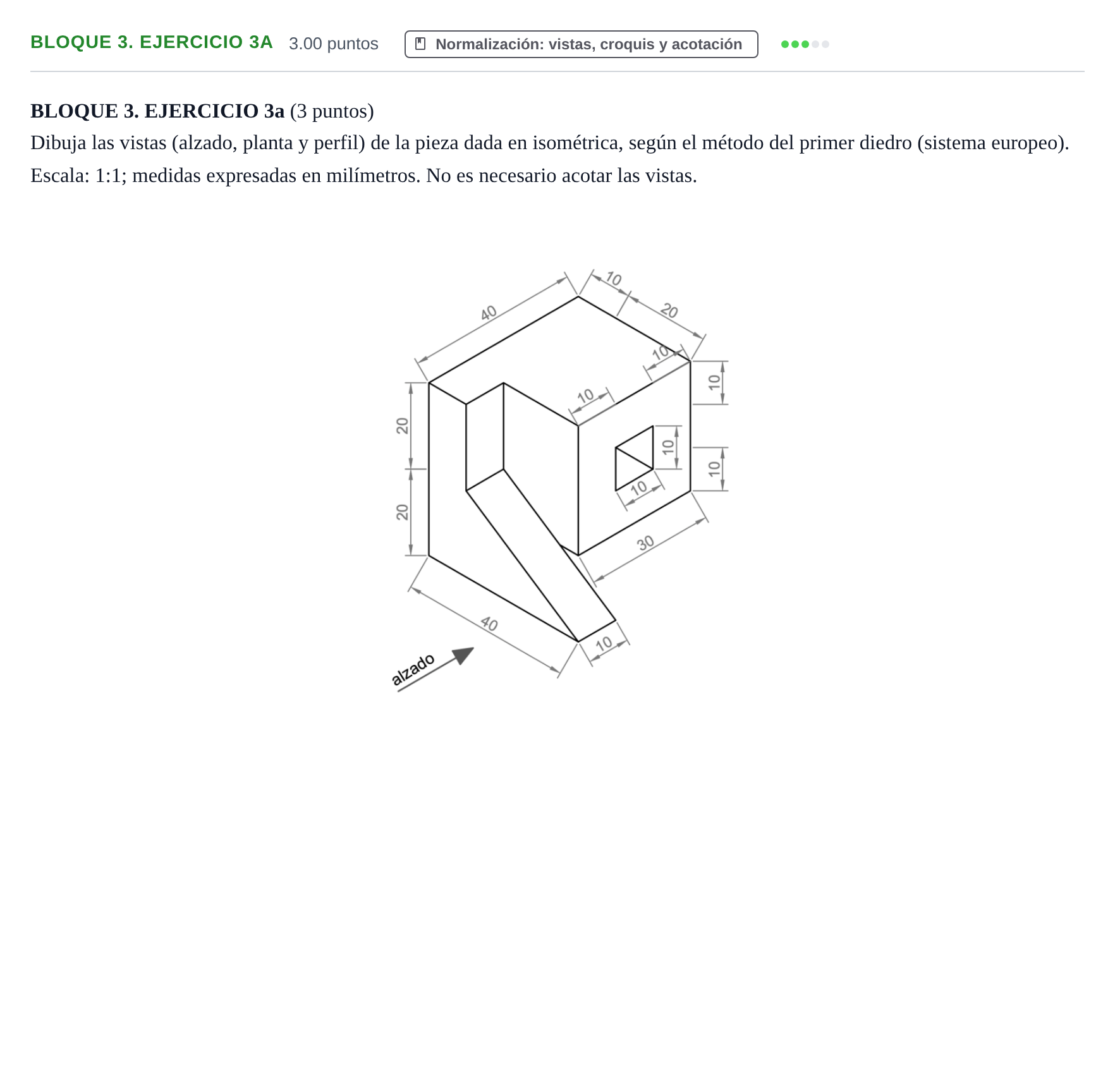

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas.

Solución: Vistas diédricas normalizadas en sistema europeo a escala 1:1: - Alzado (según flecha): Muestra el contorno principal con la rampa inclinada inferior (longitud 40 mm, altura que baja desde 20 mm a 0 mm con ancho 10 mm), la ranura superior vertical y el taladro cuadrado de $10\times 10\text{ mm}$ en líneas discontinuas si queda oculto o la configuración vista según la dirección. - Planta: Situada debajo del alzado, con ancho total 40 mm y fondo 40 mm, mostrando la entrada de la rampa oblicua, el retranqueo superior y las aristas del orificio pasante en línea discontinua. - Perfil derecho: Situado a la izquierda del alzado, mostrando la silueta en L, el orificio cuadrado pasante de $10\times 10\text{ mm}$ centrado a 10 mm de los bordes y la proyección del plano inclinado. - Se deben representar con precisión todas las aristas ocultas mediante líneas de trazos discontinuos.
