BLOQUE 3. EJERCICIO 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2022

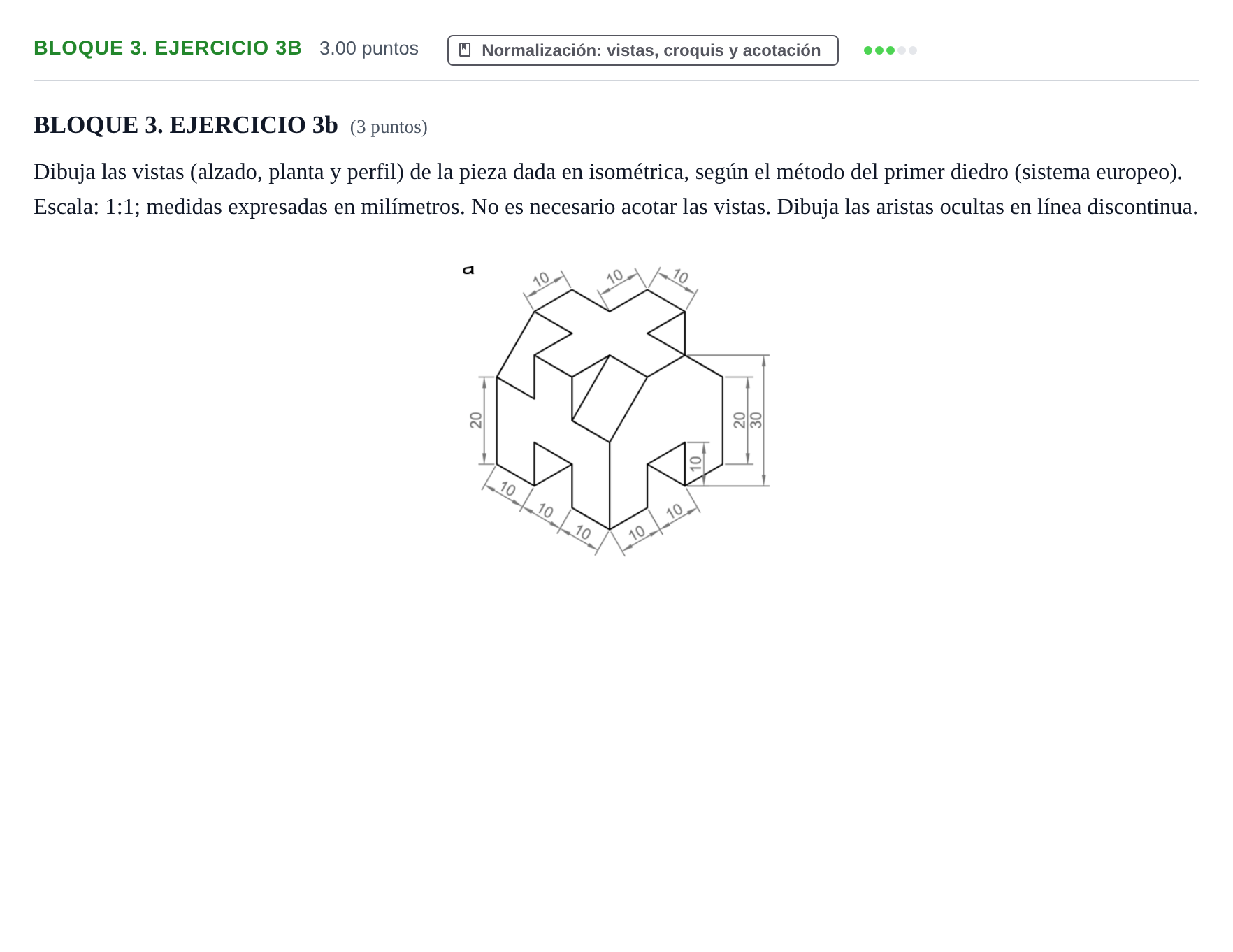

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Dibuja las aristas ocultas en línea discontinua.

Solución: 1. Alzado: - Contorno general de ancho 30 mm y altura total 30 mm. - Hueco inferior central de ancho 10 mm y altura 10 mm. - Parte superior con corte en chaflán a ambos lados. - Aristas ocultas correspondientes a las ranuras y planos inclinados transversales representadas con línea discontinua. 2. Planta: - Se sitúa debajo del alzado manteniendo la alineación y correspondencia dimensional. - Forma en cruz simétrica de 30x30 mm con brazos de ancho 10 mm. - Representación de los planos inclinados y las aristas ocultas de los rebajes inferiores en línea discontinua. 3. Perfil: - Situado a la derecha del alzado (perfil izquierdo visto desde la izquierda) o perfil correspondiente según la dirección de alzado elegida, manteniendo correspondencia de alturas con el alzado y de anchuras con la planta. - Detalle del rebaje inferior y la caída oblicua del plano superior. 4. Aristas ocultas: - Trazadas con línea discontinua regular en todas las vistas donde haya aristas interiores o ranuras tapadas por el volumen visto.
