Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2026

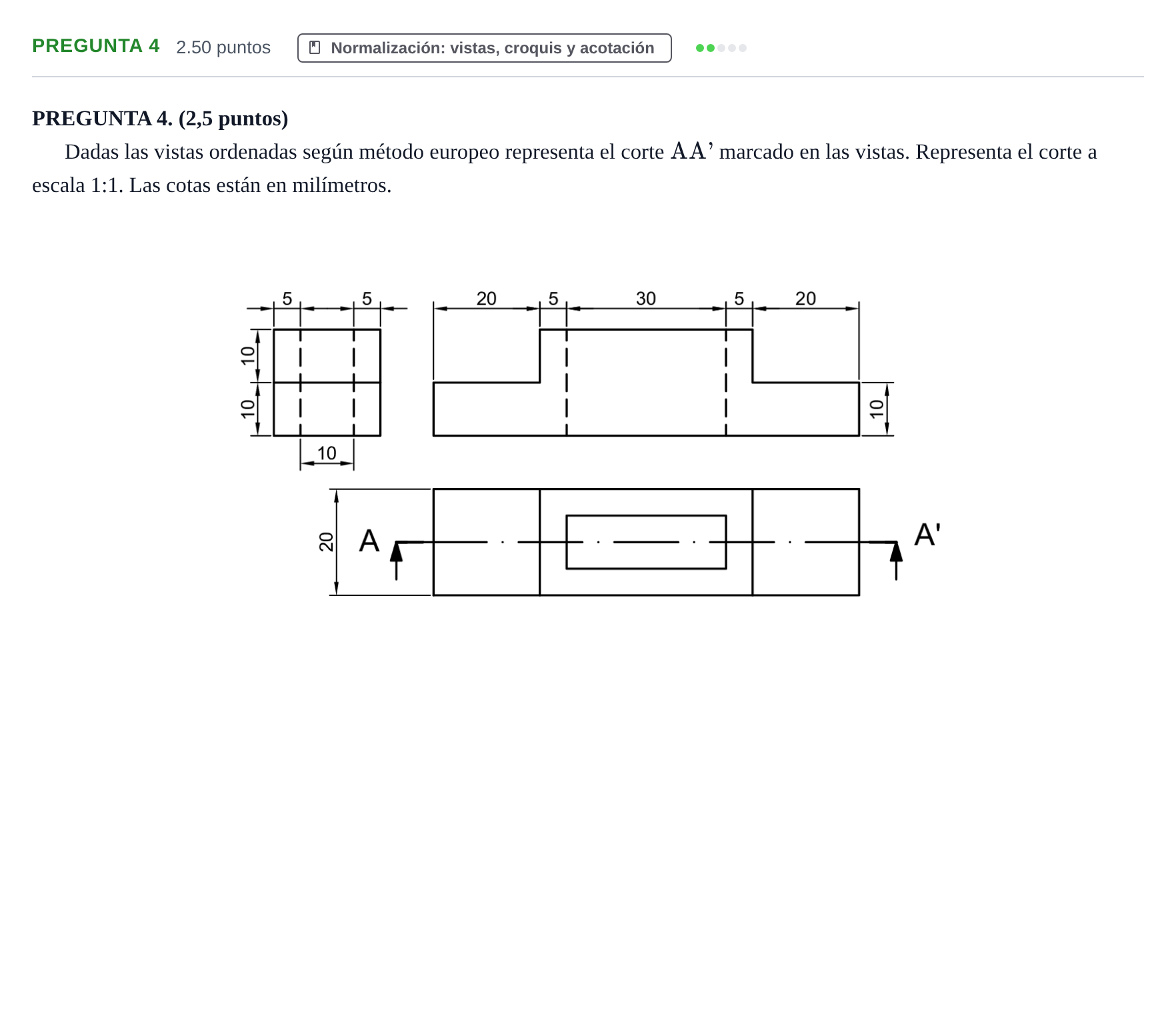

Dadas las vistas ordenadas según método europeo representa el corte AA' marcado en las vistas. Representa el corte a escala 1:1.

Solución: Representación normalizada del corte longitudinal $\text{AA'}$: - Silueta exterior del alzado seccionado con longitud total $80\text{ mm}$ ($20+5+30+5+20$) y alturas escalonadas de $10\text{ mm}$ y $20\text{ mm}$. - Trazado de las aristas vistas del hueco o vaciado pasante interior de $30\text{ mm}$ de anchura (y rebajes correspondientes) con línea continua gruesa. - Rayado normalizado a $45^\circ$ con línea fina continua aplicado únicamente sobre las superficies macizas cortadas por el plano secante, dejando en blanco los huecos vaciados.
