Bloque 3. Ejercicio 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2023

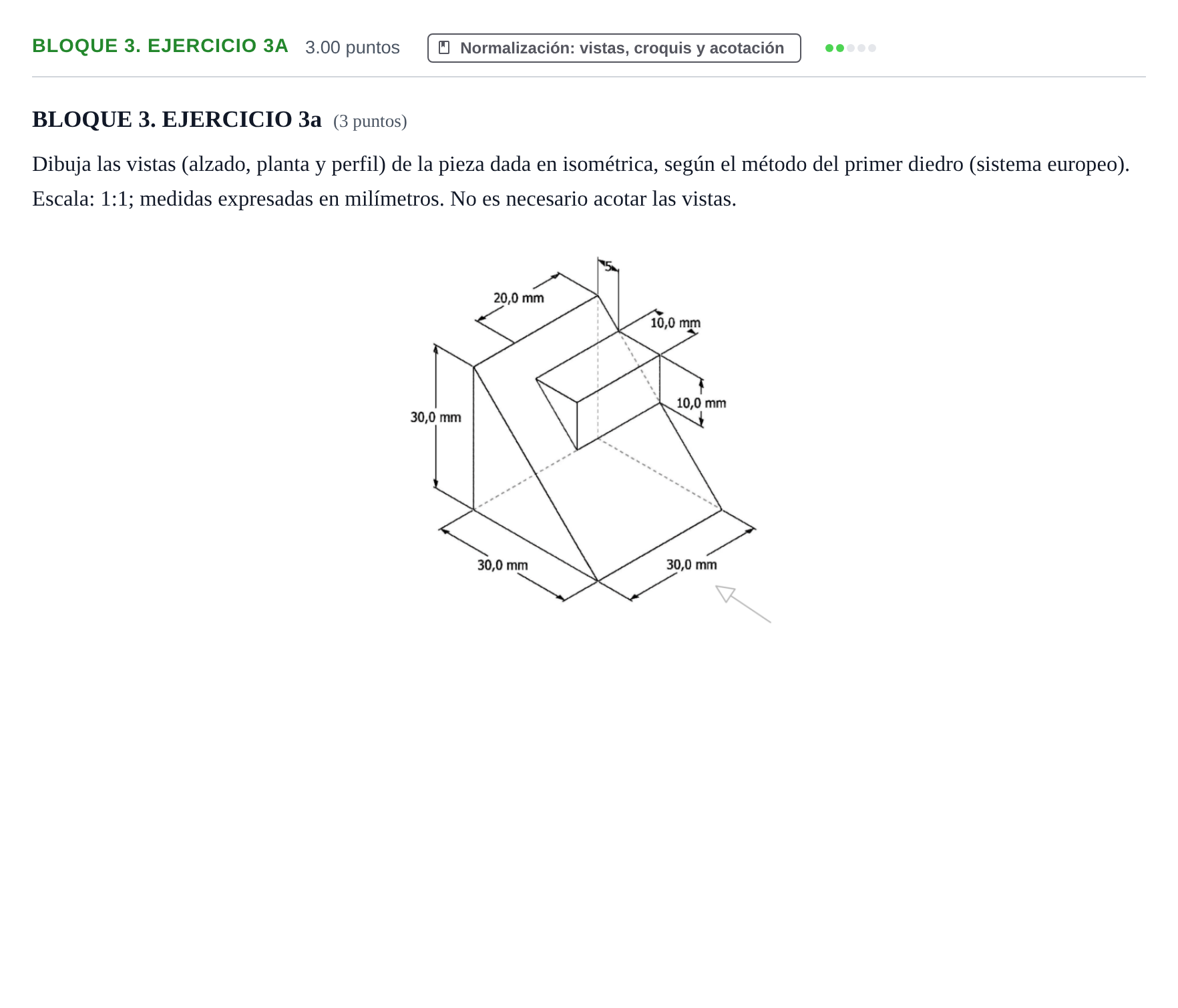

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas.

Solución: Disposición de las vistas diédricas (método europeo): 1. Alzado: Se proyecta según la dirección de la flecha. - Contorno general triangular/en rampa de base $30\ \text{mm}$ y altura $30\ \text{mm}$, con un escalón/rebaje superior donde la arista horizontal superior mide $20\ \text{mm}$ de anchura. - La cuña/bloque prismático saliente centrado tiene una cara frontal rectangular visible de $10\ \text{mm} \times 10\ \text{mm}$, a una distancia de $5\ \text{mm}$ del borde posterior/superior. 2. Planta: Situada debajo del alzado, con anchura $30\ \text{mm}$ y profundidad $30\ \text{mm}$. - Muestra la rampa inclinada y el saliente prismático de $10\ \text{mm}$ de anchura y $10\ \text{mm}$ de longitud sobre la cara inclinada, separado $5\ \text{mm}$ de la arista superior. 3. Perfil: Situado a la derecha del alzado (perfil izquierdo visto desde la izquierda del alzado). - Anchura $30\ \text{mm}$ y altura $30\ \text{mm}$. - Muestra el perfil de la pieza principal y el saliente de la cuña prismática. Todas las líneas principales vistas se trazan en línea continua gruesa, guardando estricta correspondencia entre vistas a escala 1:1.
