BLOQUE 3. EJERCICIO 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2024

Tema: Normalización: vistas, croquis y acotación · Del examen Ordinaria (2024)

Enunciado

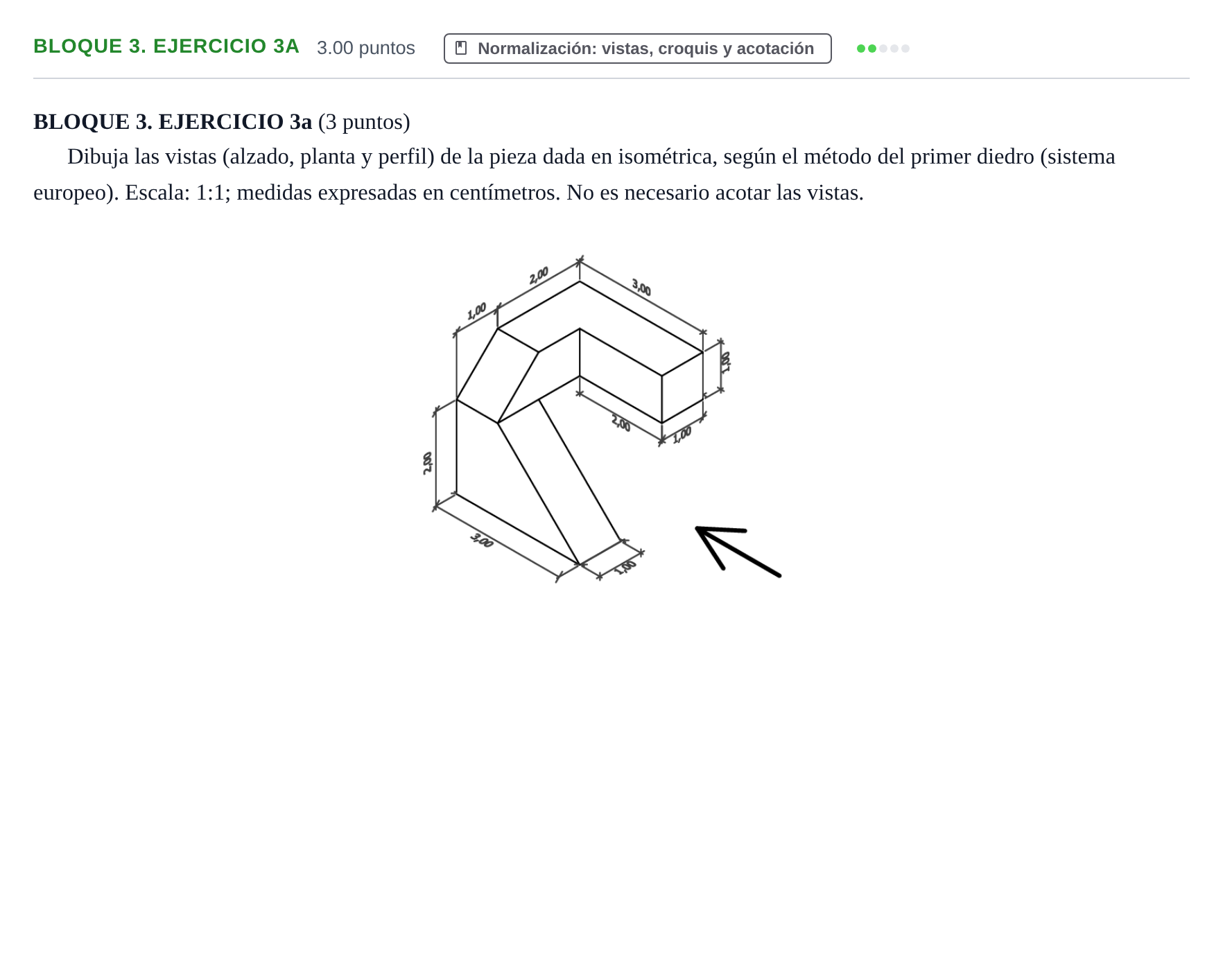

BLOQUE 3. EJERCICIO 3a (3 puntos)

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en centímetros. No es necesario acotar las vistas.

Enunciado: BLOQUE 3. EJERCICIO 3a · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo).

Solución: Representación ortogonal normalizada según el método del primer diedro: 1. Alzado: según la dirección indicada por la flecha, respetando la pendiente del plano inclinado y los vanos. 2. Planta: vista superior situada directamente debajo del alzado. 3. Perfil izquierdo: situado a la derecha del alzado, reflejando las alturas y anchuras correspondientes. Todas las vistas deben mantener estricta correspondencia proyectiva y estar a escala 1:1 según las medidas dadas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
