Pregunta 4 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2025

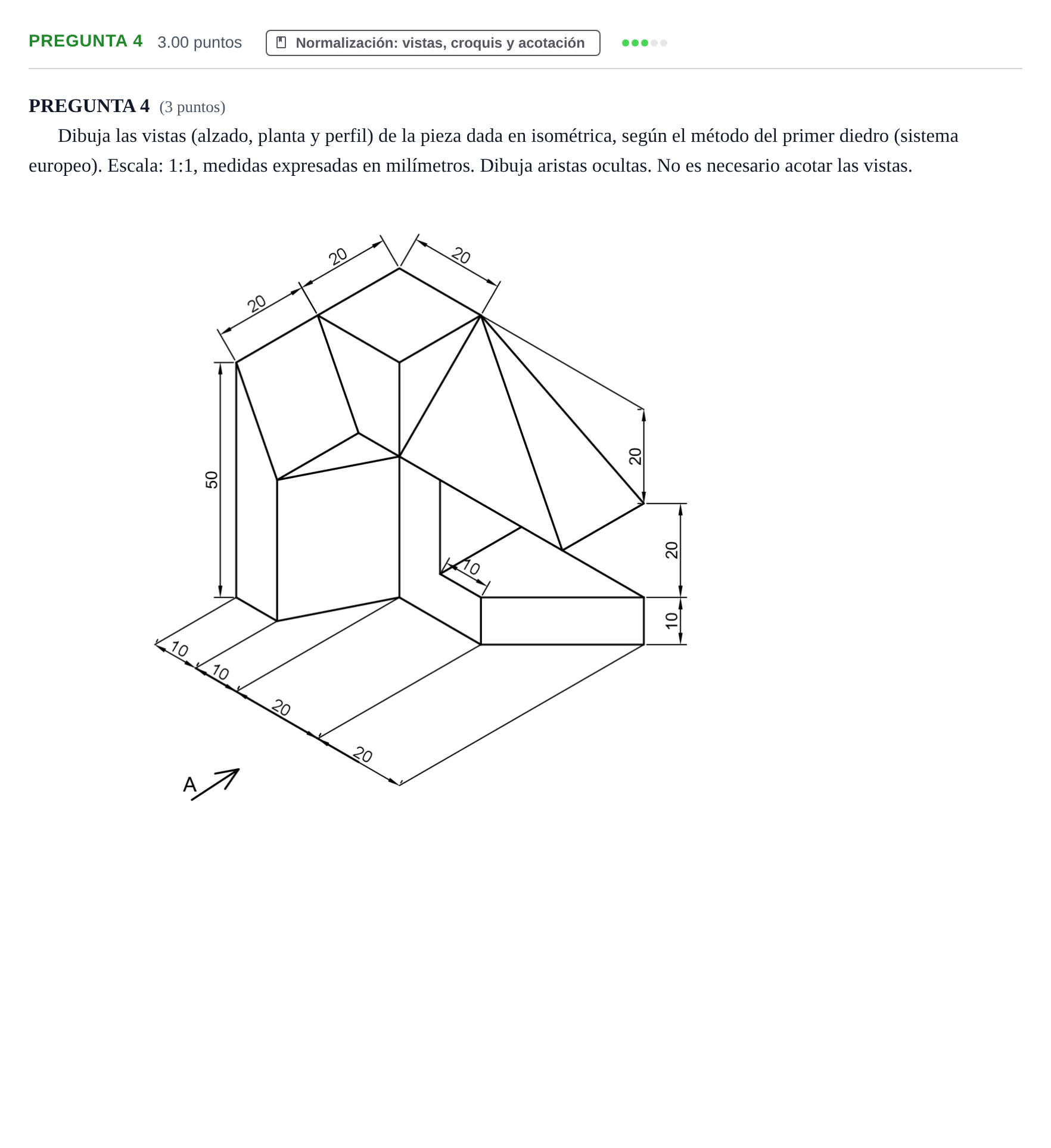

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1, medidas expresadas en milímetros. Dibuja aristas ocultas. No es necesario acotar las vistas.

Solución: Disposición y trazado de las vistas diédricas normalizadas según el sistema europeo a escala 1:1: - Alzado (según flecha A): Contorno general de 60 mm de ancho total por 50 mm de altura máxima. Muestra el escalonamiento de la base a cota 10 mm, la rampa inclinada y las intersecciones de los planos oblicuos del cuerpo superior. - Planta (proyectada debajo del alzado): Vista superior con anchura de 60 mm y profundidad de 60 mm (particiones de 20, 20, 20 en un eje y 20, 20, 10, 10 en el otro). Se representan las aristas de los planos inclinados y las líneas discontinuas para aristas ocultas interiores. - Perfil (a la derecha del alzado): Perfil izquierdo mostrando la altura total de 50 mm y profundidad de 60 mm, con las caídas oblicuas y las aristas ocultas correspondientes. - Correspondencia: Alineación estricta entre alzado y planta en anchura, y entre alzado y perfil en altura.
