BLOQUE 3. EJERCICIO 3a · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024

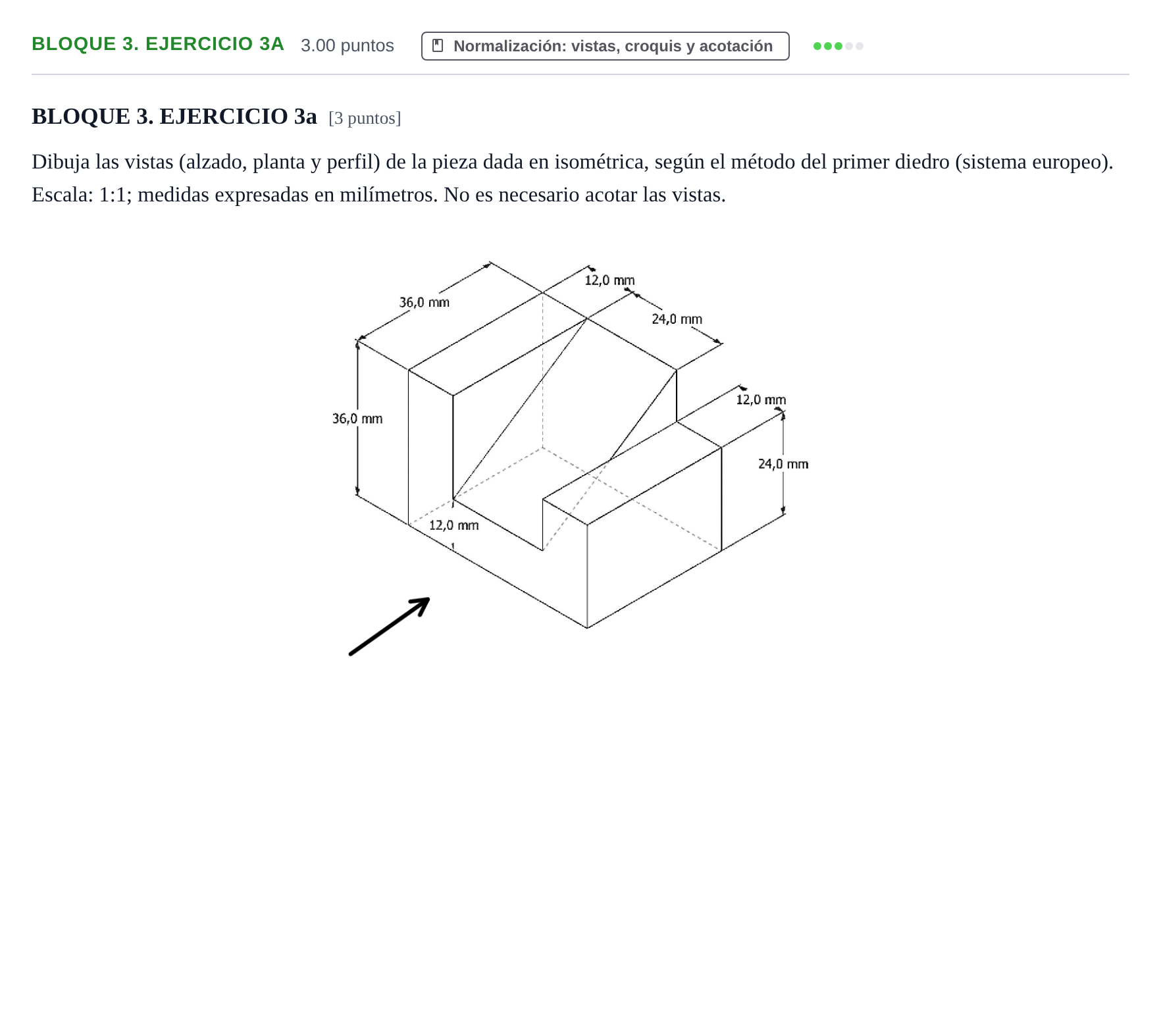

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas.

Solución: Las tres vistas diédricas a escala 1:1 respetando el sistema europeo de representación: - Alzado (según la flecha): ancho total 72 mm ($36 + 12 + 24$), altura total 36 mm. Muestra el escalón frontal izquierdo de $12\times12$ mm, el hueco central y la rampa inclinada. - Planta: situada bajo el alzado, con profundidad 36 mm. Refleja las aristas vistas de las plataformas y los planos inclinados. - Perfil (perfil izquierdo situado a la derecha del alzado): ancho 36 mm, altura 36 mm, con las aristas ocultas debidamente representadas con trazos discontinuos.
