EJERCICIO 8 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2021

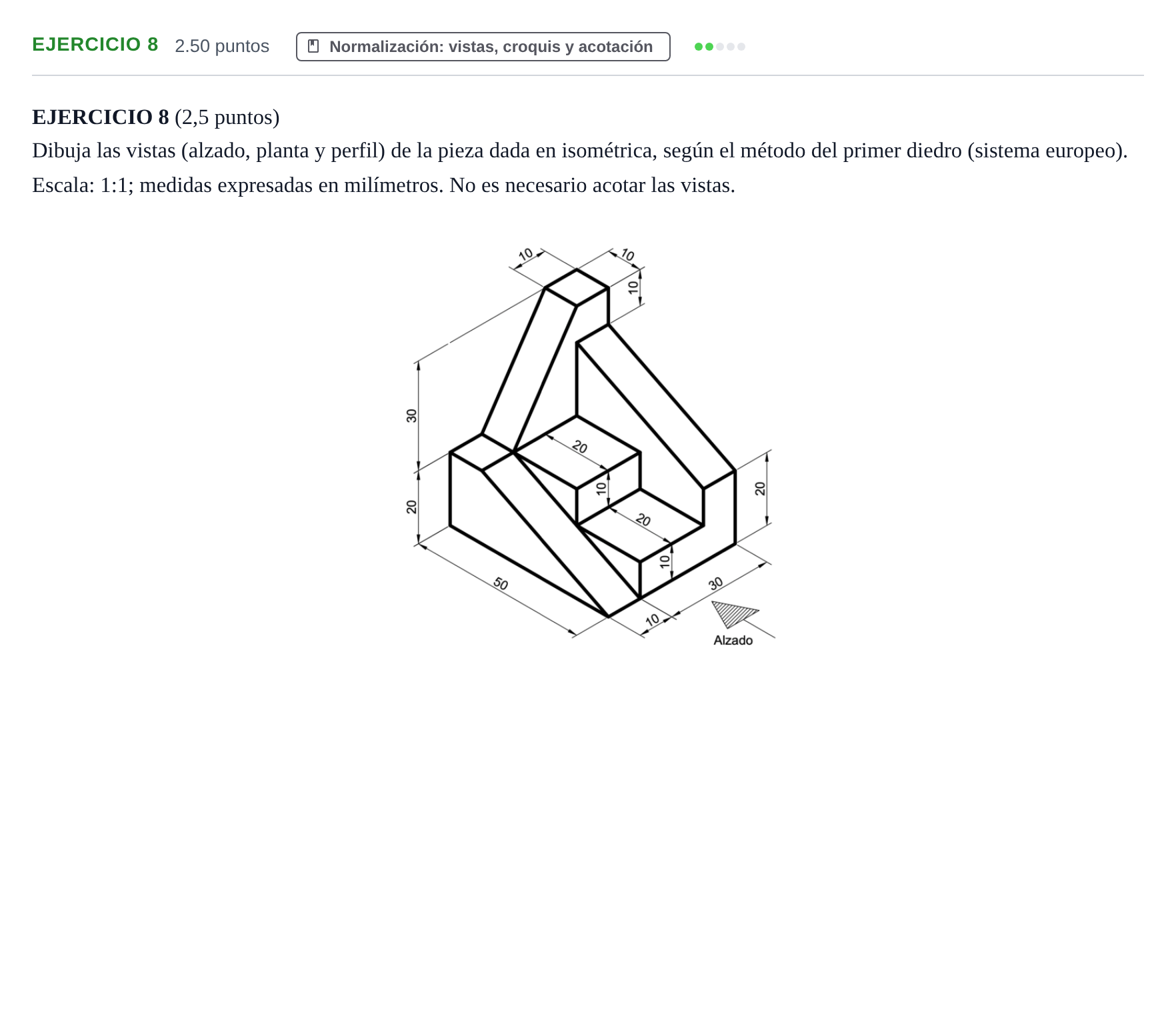

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo). Escala: 1:1; medidas expresadas en milímetros. No es necesario acotar las vistas.

Solución: Dibujo a escala 1:1 de las tres vistas normalizadas en sistema europeo: - Alzado (según flecha indicada): longitud total de 30 mm y altura total de 50 mm ($20+30$), mostrando los planos inclinados y los escalones intermedios de altura 10 mm. - Planta (proyectada debajo del alzado): longitud de 30 mm y anchura de 50 mm, reflejando el nervio oblicuo de espesor 10 mm, los dos niveles horizontales de $20\times 20\text{ mm}$ y el extremo posterior. - Perfil (perfil izquierdo proyectado a la derecha del alzado): anchura de 50 mm y altura de 50 mm, mostrando la pendiente del faldón posterior y las alturas de cada escalón. - Correcta correspondencia dimensional y alineación entre las tres vistas.
