Ejercicio 7 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2021

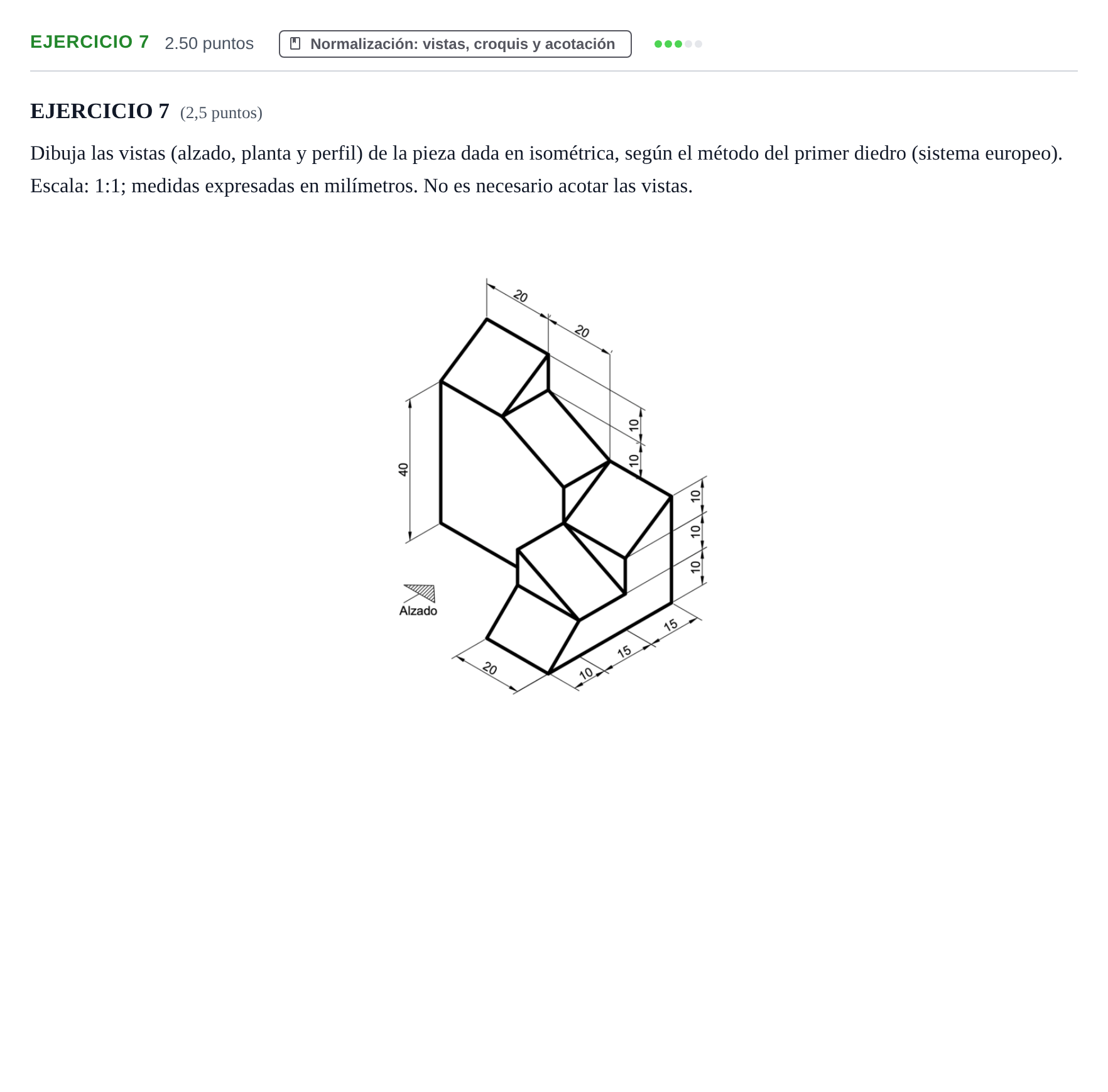

Dibuja las vistas (alzado, planta y perfil) de la pieza dada en isométrica, según el método del primer diedro (sistema europeo).

Solución: Vistas normalizadas a escala 1:1 según el sistema europeo: - Alzado (visto según la flecha): representa el contorno escalonado de anchura 40 mm y altura 40 mm, mostrando los planos inclinados y las aristas horizontales intermedias situadas a cotas 10, 20, 30 y 40 mm. - Planta (proyección superior situada debajo del alzado): dimensiones generales 40 × 40 mm, mostrando la distribución de las distintas plataformas y superficies inclinadas según las cotas de profundidad (10, 15 y 15 mm) y anchura (20 y 20 mm). - Perfil (perfil derecho o izquierdo según la disposición adoptada, en correspondencia estricta con alzado y planta): muestra las alturas escalonadas y las aristas ocultas o vistas de los diferentes niveles de la pieza.
