EJERCICIO 6 · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2021

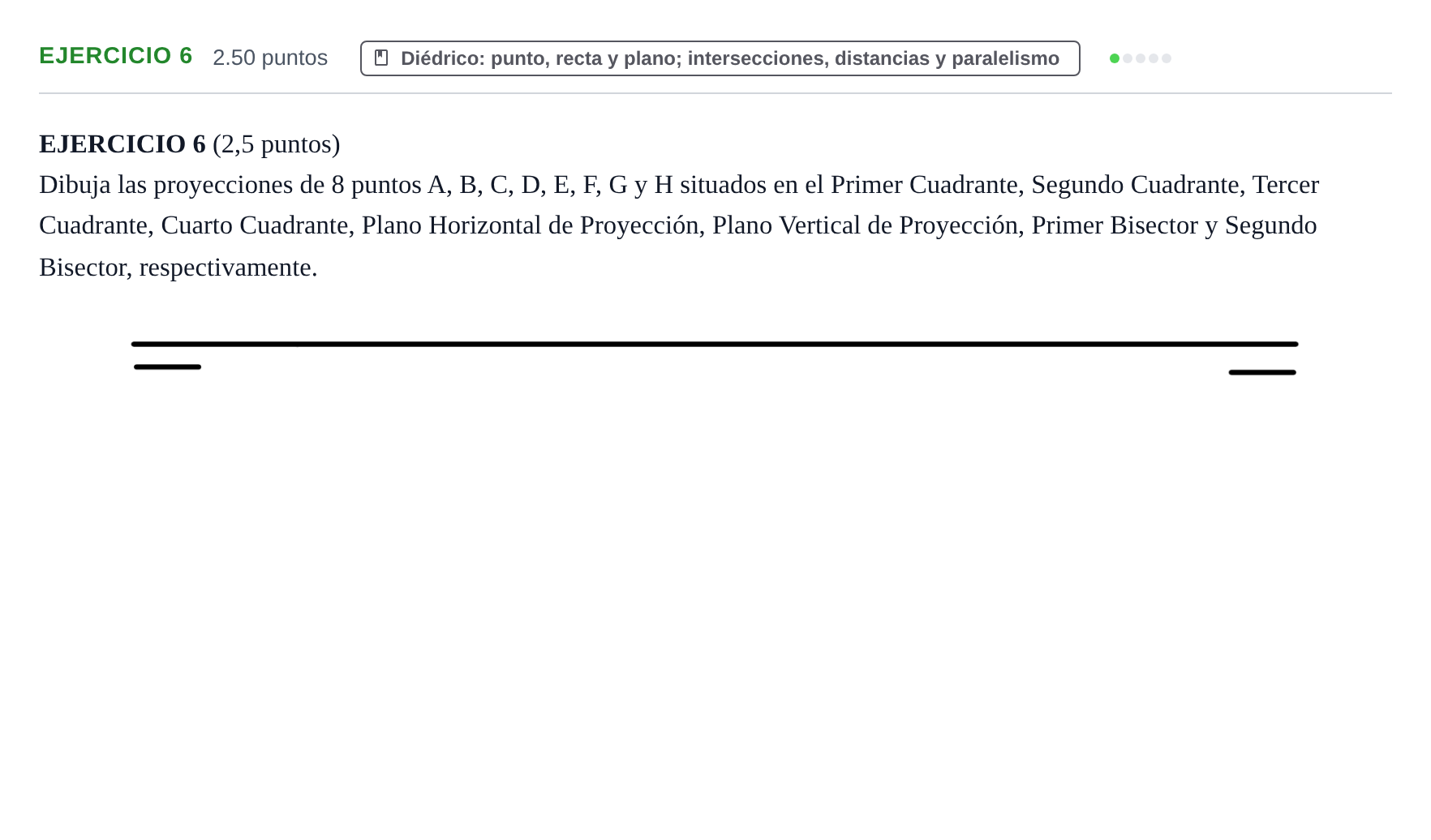

Dibuja las proyecciones de 8 puntos A, B, C, D, E, F, G y H situados en el Primer Cuadrante, Segundo Cuadrante, Tercer Cuadrante, Cuarto Cuadrante, Plano Horizontal de Proyección, Plano Vertical de Proyección, Primer Bisector y Segundo Bisector, respectivamente.

Solución: Representación de los 8 puntos sobre la línea de tierra (LT): - Punto A (1º Cuadrante): cota positiva y alejamiento positivo ($a'$ arriba de LT, $a$ abajo de LT). - Punto B (2º Cuadrante): cota positiva y alejamiento negativo ($b'$ arriba de LT, $b$ arriba de LT). - Punto C (3º Cuadrante): cota negativa y alejamiento negativo ($c'$ abajo de LT, $c$ arriba de LT). - Punto D (4º Cuadrante): cota negativa y alejamiento positivo ($d'$ abajo de LT, $d$ abajo de LT). - Punto E (Plano Horizontal de Proyección): cota cero ($e'$ en LT, $e$ fuera de LT). - Punto F (Plano Vertical de Proyección): alejamiento cero ($f$ en LT, $f'$ fuera de LT). - Punto G (Primer Bisector): igual cota y alejamiento, situados a lados opuestos de LT ($g'$ arriba y $g$ abajo equidistantes de LT, o viceversa si está en el 3º cuadrante). - Punto H (Segundo Bisector): proyecciones coincidentes ($h' \equiv h$) por tener igual cota y alejamiento con signos opuestos.
