Ejercicio 4 · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2021

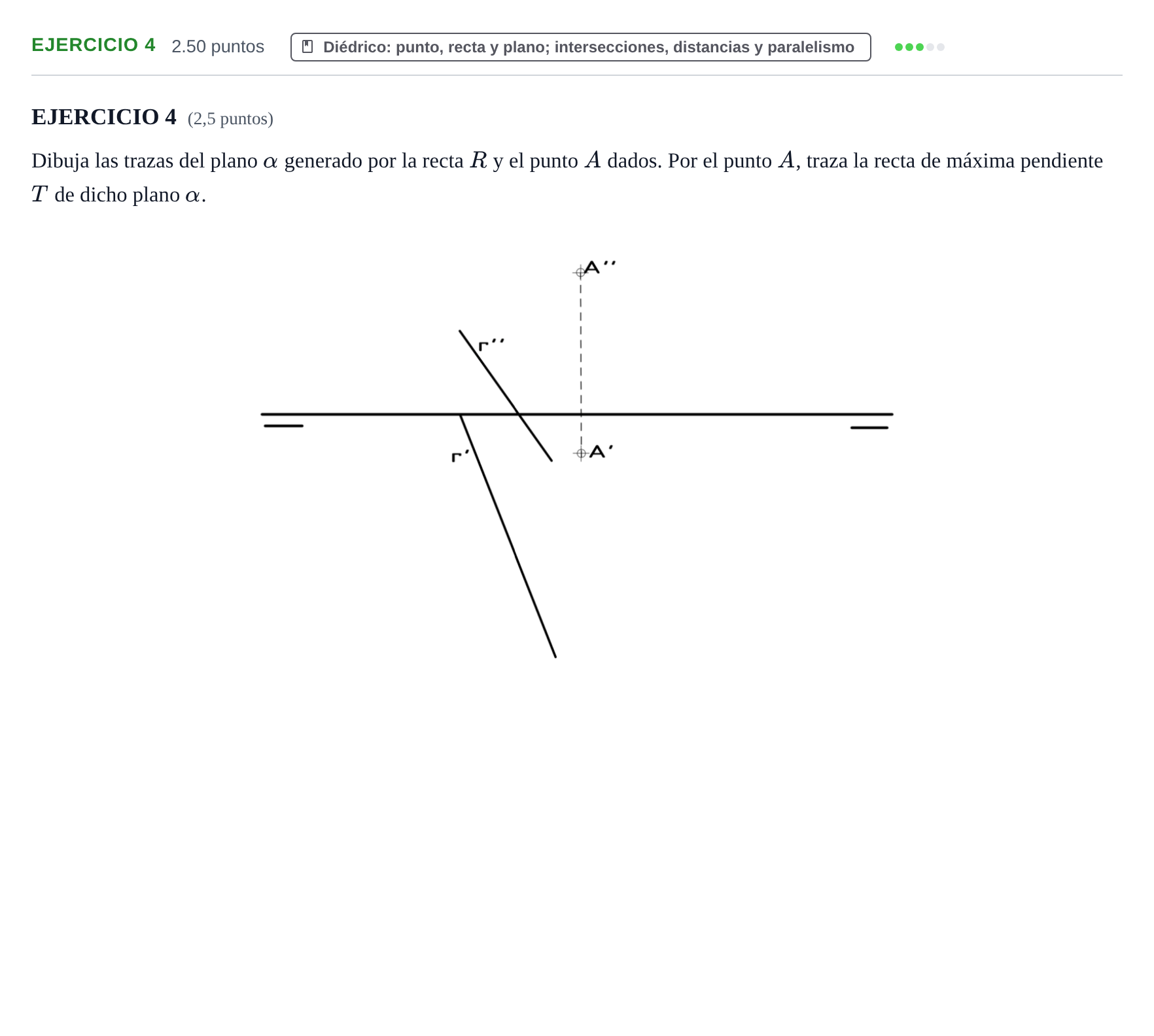

Dibuja las trazas del plano alpha generado por la recta R y el punto A dados. Por el punto A, traza la recta de máxima pendiente T de dicho plano alpha.

Solución: Trazas del plano $\alpha$ ($\alpha_1$ y $\alpha_2$) que contienen a la recta $R$ y al punto $A$, y proyecciones de la recta de máxima pendiente $T$ ($t'$ y $t''$) pasando por $A$, con $t' \perp \alpha_1$.
