Pregunta 2 - Ejercicio 2b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2025

Tema: Diédrico: poliedros, superficies y secciones planas · Del examen Ordinaria (2025)

Enunciado

PREGUNTA 2. Elegir UNO de los ejercicios 2a o 2b.

EJERCICIO 2b (2 puntos)

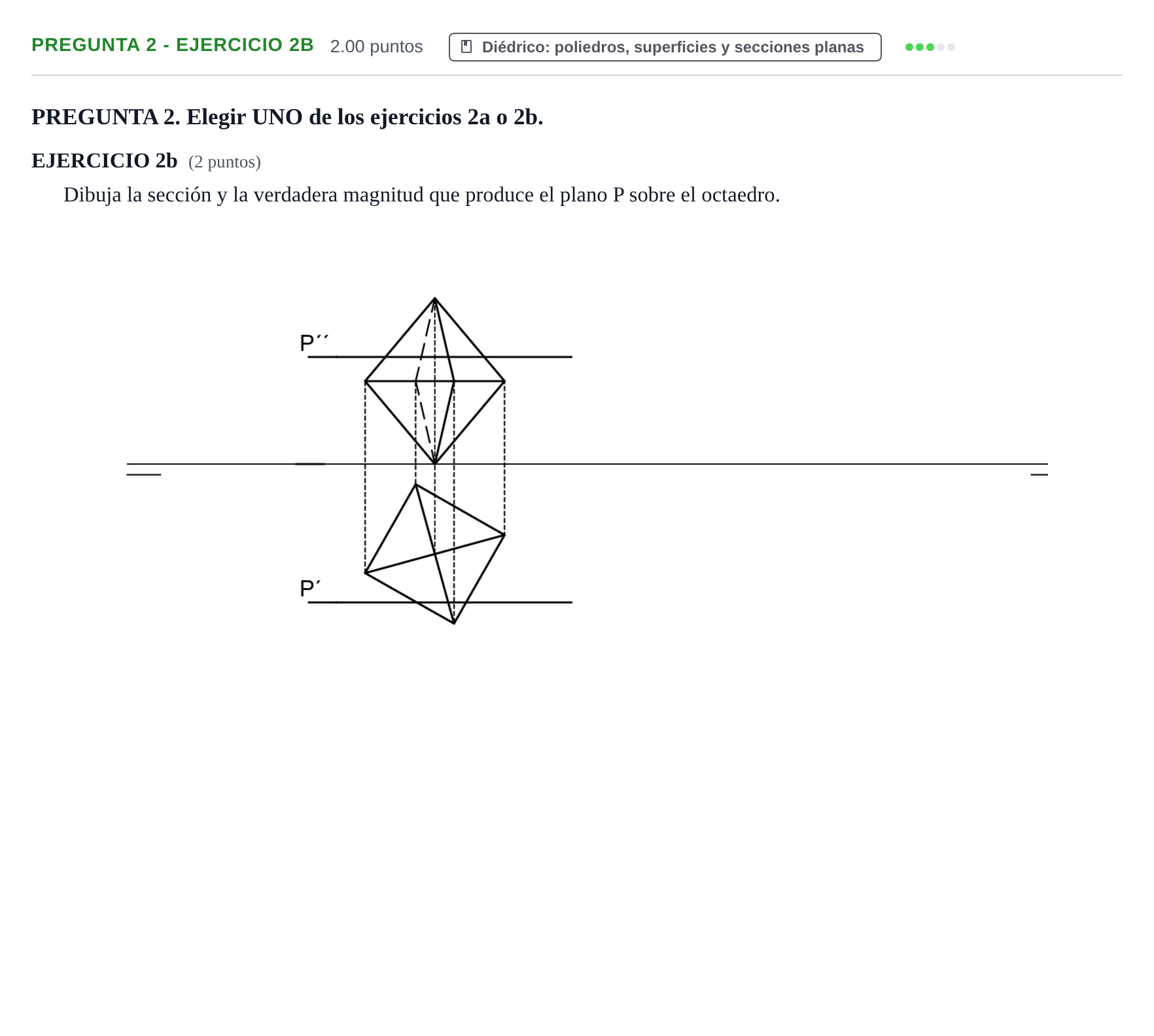

Dibuja la sección y la verdadera magnitud que produce el plano P sobre el octaedro.

Enunciado: Pregunta 2 - Ejercicio 2b · Dibujo técnico II PAU Castilla-La Mancha Ordinaria 2025

Solución

Según los criterios oficiales de corrección

Dibuja la sección y la verdadera magnitud que produce el plano P sobre el octaedro.

Solución: 1. Determinar los puntos de intersección del plano P con el octaedro (mediante tercera proyección / vista de perfil). 2. Dibujar las proyecciones horizontal y vertical del polígono sección resultante, diferenciando partes vistas y ocultas (líneas discontinuas). 3. Obtener la verdadera magnitud de la sección abatida sobre uno de los planos de proyección.
