Ejercicio 3b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2025

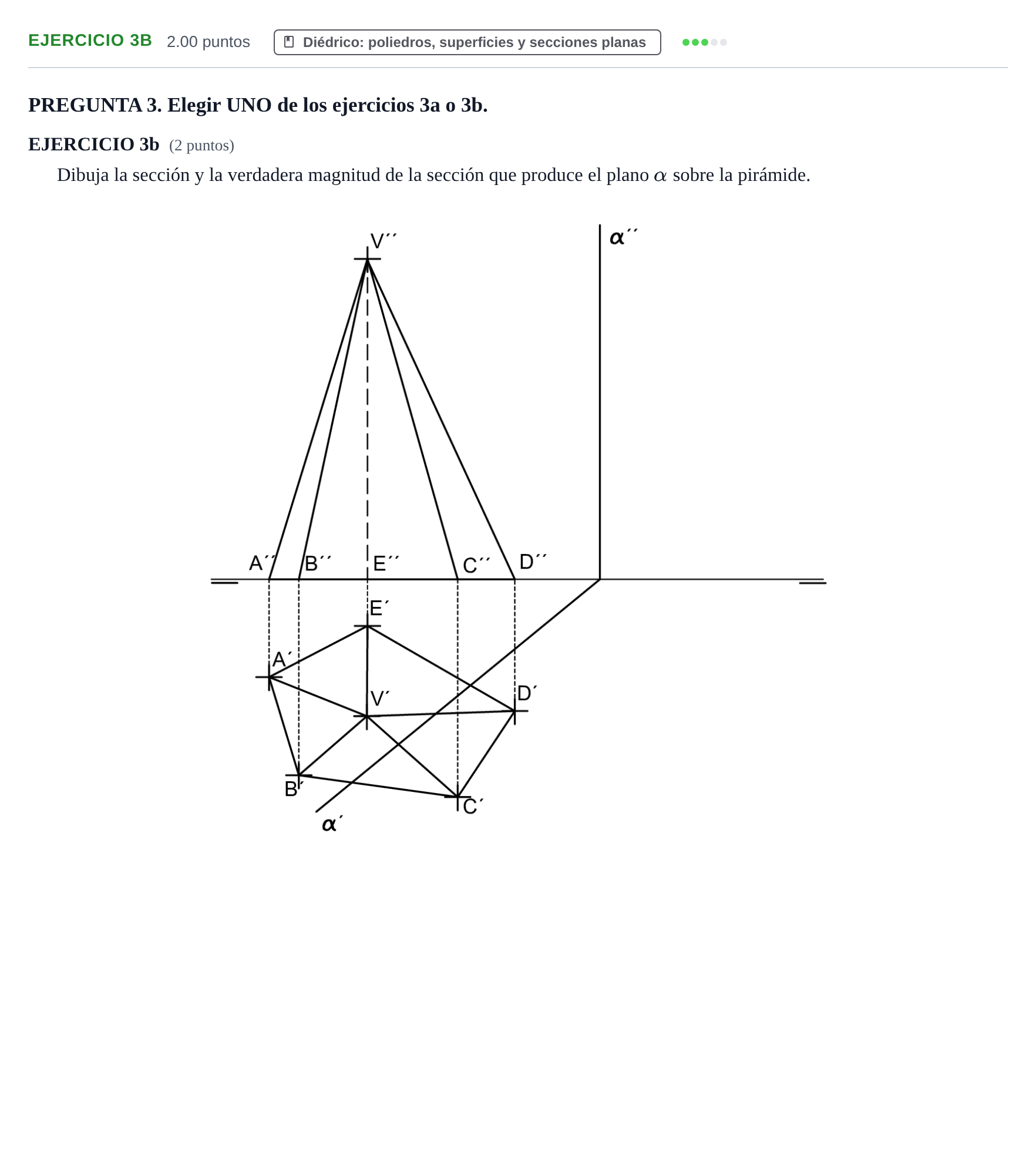

Dibuja la sección y la verdadera magnitud de la sección que produce el plano α sobre la pirámide.

Solución: 1. Proyecciones de la sección: - Dado que el plano $\alpha$ es proyectante horizontal (traza vertical $\alpha''$ perpendicular a la línea de tierra), la intersección con las aristas de la pirámide ($V'A'$, $V'B'$, $V'C'$, etc.) se halla directamente en proyección horizontal en los puntos donde la traza $\alpha'$ corta a las aristas. - Mediante líneas de referencia verticales hacia los correspondientes segmentos en proyección vertical ($V''A''$, $V''B''$, etc.), se obtienen los puntos de la sección en el alzado y se unen convenientemente. 2. Verdadera magnitud de la sección: - Se abate el plano proyectante $\alpha$ sobre el plano horizontal usando $\alpha'$ como charnela, o se abate sobre el plano vertical. - Llevando las cotas de cada vértice perpendicularmente a la traza $\alpha'$ se obtienen los vértices abatidos que definen el polígono de sección en verdadera magnitud.
