BLOQUE 2. EJERCICIO 2b · Dibujo técnico II PAU Castilla-La Mancha Extraordinaria 2024
Tema: Diédrico: poliedros, superficies y secciones planas · Del examen Extraordinaria (2024)
Enunciado
BLOQUE 2. EJERCICIO 2b [2 puntos]

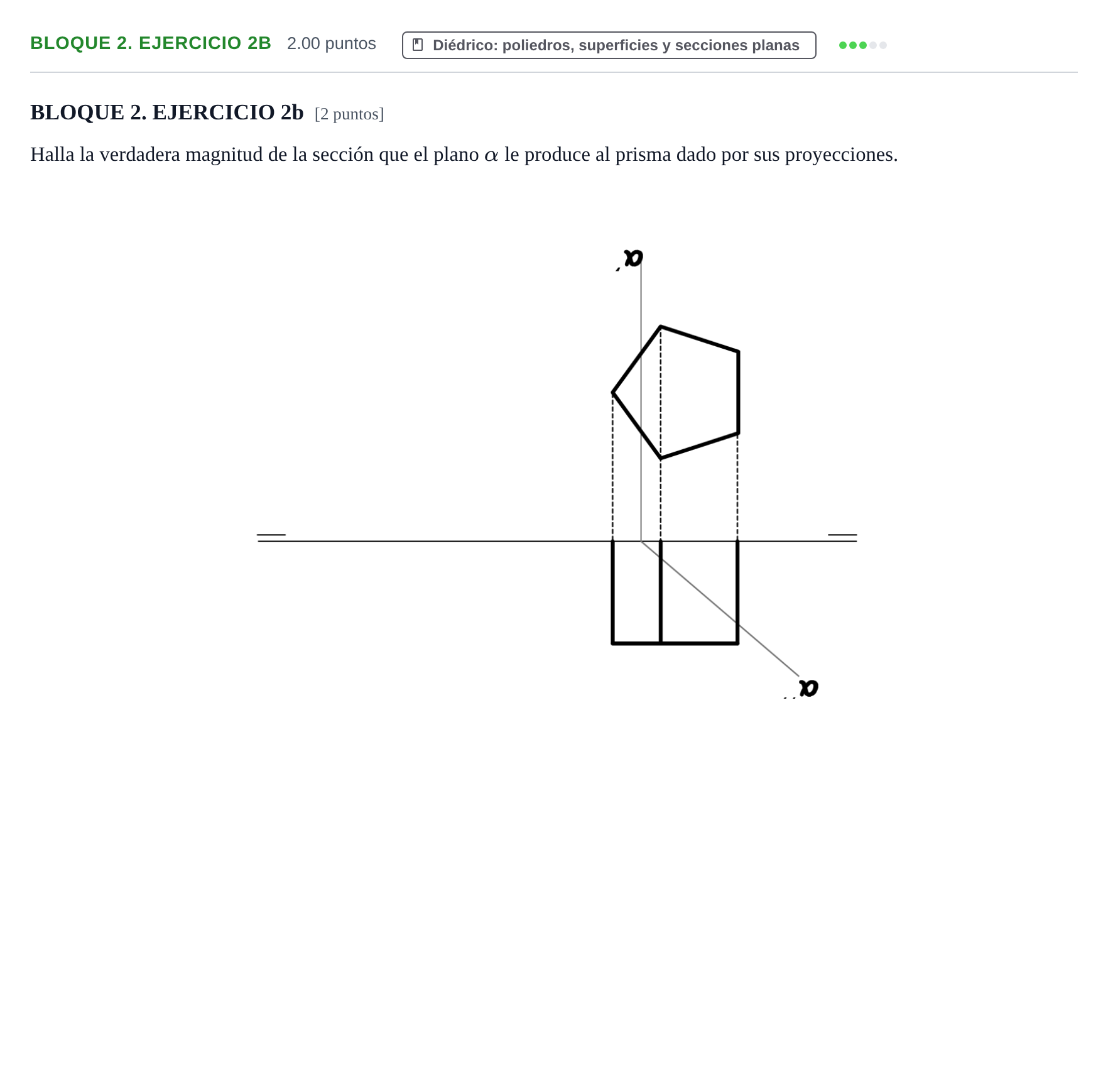

Halla la verdadera magnitud de la sección que el plano le produce al prisma dado por sus proyecciones.
Solución
Según los criterios oficiales de corrección
Halla la verdadera magnitud de la sección que el plano α le produce al prisma dado por sus proyecciones.
Solución: 1. Obtiene las proyecciones de los puntos de intersección del plano con las aristas del prisma pentagonal y los abate sobre uno de los planos de proyección. 2. Une correlativamente los puntos abatidos para marcar y sombrear o destacar el polígono de la sección en verdadera magnitud.
